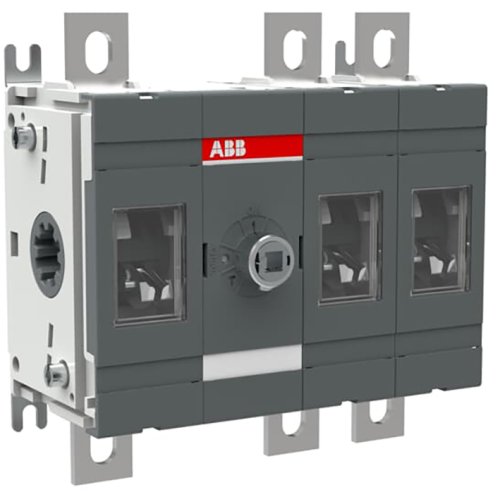

ABB Componenten OT160EV12 SCHAKELAAR-DISCONNECTOR
Artikelnummer: 20096757
Artikelnummer fabrikant: 1SCA120524R1001
EAN Code: 6417019519845
ABB Componenten, OT, OT160EV12, OT160EV12 SCHAKELAAR-DISCONNECTOR, 145,5, 82,5, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
OT160EV12 Werkschakelaar uit de OT‑serie voor het veilig schakelen en scheiden van driefasige voedingen in paneel- en machinebouw. De 3‑polige, frontbediende uitvoering met bodemmontage integreert strak in de kast en biedt duidelijke, directe bediening aan de voorkant.De meegeleverde klem‑boutenset versnelt de bekabeling en beperkt losse onderdelen. Hendel en as zijn niet inbegrepen, zodat een passende hendel- en aslente voor de specifieke paneeldiepte en deurmontage kan worden gekozen. Het compacte ontwerp bespaart ruimte, terwijl de robuuste bouw bijdraagt aan hoge bedrijfszekerheid en onderhoudsgemak. Zo combineert OT160EV12 flexibiliteit in configuratie met betrouwbare scheiding van circuits en een efficiënte installatie.
| Breedte | 150 |
| Aantal polen | 3 |
| Hoogte | 145,5 |
| Diepte | 82,5 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 160 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 88 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 200 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 160 A |
| Schakelvermogen bij 400 V | 88 kW |
| Model | OT |
