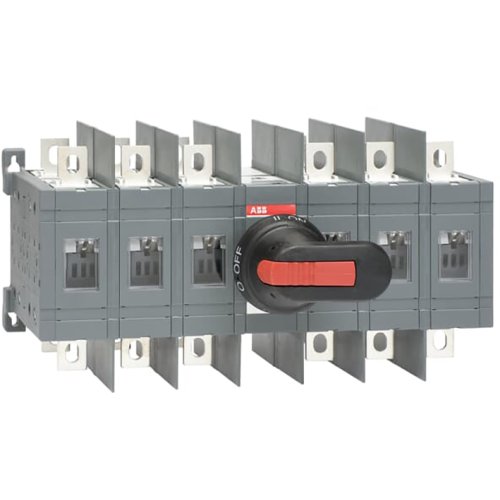

ABB Componenten OT160E33WCP OMSCHAKELAAR
Artikelnummer: 20096675
Artikelnummer fabrikant: 1SCA118603R1001
EAN Code: 6417019503226
ABB Componenten, Transfer Switch, OT160E33WCP, OT160E33WCP OMSCHAKELAAR, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT160E33WCP Werkschakelaar uit de serie Transfer Switch is ontwikkeld voor het veilig en handbediend omschakelen tussen twee voedingsbronnen (stand I–0–II) tot 160 A. Dankzij de 6-polige uitvoering met fasebarrières is hij geschikt voor toepassingen waar continuïteit en duidelijke scheiding essentieel zijn, van hoofdverdeler tot machinebesturing.De zwarte IP65 pistool‑Hendel biedt betrouwbare bediening in veeleisende omgevingen. Extra veiligheid komt door hangslotvergrendeling in 0‑positie, plus deurvergrendeling in stand I en II en wanneer vergrendeld. Het meegeleverde As‑ en boutenset versnelt de kabelaansluiting en verkort montagetijd. Het robuuste ontwerp minimaliseert stilstand en vergroot bedrijfszekerheid, terwijl de compacte bouw ruimte in de kast bespaart. Zo combineert deze handbediende oplossing veiligheid, gebruiksgemak en betrouwbaarheid in één.
| Breedte | 323 |
| Aantal polen | 6 |
| Hoogte | 170 |
| Diepte | 160 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 90 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 160 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 160 A |
| Schakelvermogen bij 400 V | 90 kW |
| Model | Transfer Switch |
