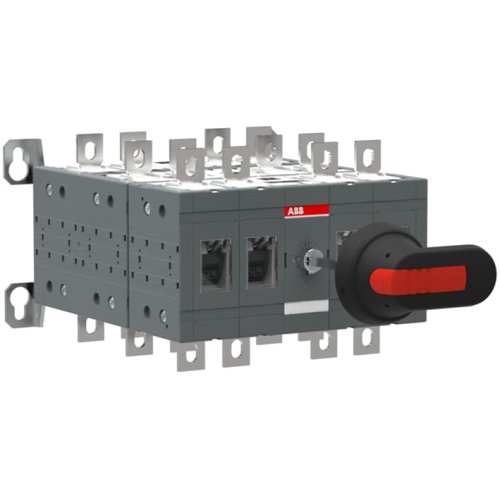

ABB Componenten OT160E22YP BYPASS-SCHAKELAAR
Artikelnummer: 20096864
Artikelnummer fabrikant: 1SCA123575R1001
EAN Code: 6417019543598
ABB Componenten, By-pass Switch, OT160E22YP, OT160E22YP BYPASS-SCHAKELAAR, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT160E22YP Werkschakelaar uit de By-pass Switch serie is ontworpen voor by-passconfiguraties rond voedingen, UPS-systemen of aandrijvingen. Hij maakt het mogelijk om belastingen veilig om te leiden en te isoleren voor service of test, met een open overgang (break‑before‑make) voor gecontroleerde, onderbrekingskorte omschakeling.De levering is compleet met hendel en as, wat montage versnelt en extra componentkeuze overbodig maakt. De robuuste mechaniek en duidelijke standindicatie zorgen voor betrouwbare, foutloze bediening in veeleisende omgevingen. Dankzij het OT160_Y platform sluit hij aan bij gangbare accessoires en opbouwmethoden, wat integratie in paneelbouw en retrofit eenvoudig maakt. Een praktische keuze voor wie zekerheid, veiligheid en efficiëntie wil combineren in één compacte by-passoplossing.
| Breedte | 229 |
| Aantal polen | 4 |
| Hoogte | 150 |
| Diepte | 236 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 90 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 160 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 160 A |
| Schakelvermogen bij 400 V | 90 kW |
| Model | By-pass Switch |
