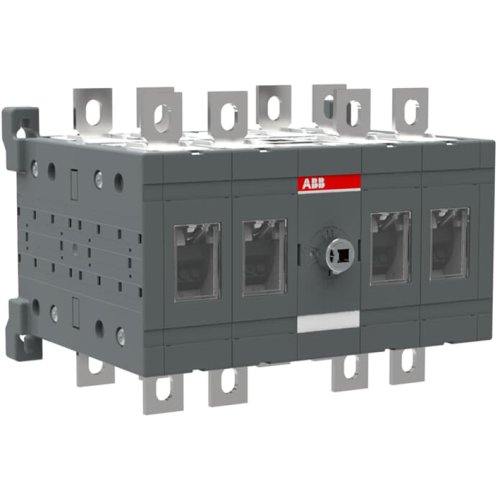

ABB Componenten OT160E22C OMSCHAKELAAR
Artikelnummer: 20095926
Artikelnummer fabrikant: 1SCA105956R1001
EAN Code: 6417019398747
ABB Componenten, Transfer Switch, OT160E22C, OT160E22C OMSCHAKELAAR, IP20, Schroefaansluiting, Zwart, Inbouwapparaat insteektechniek
De OT160E22C is een robuuste Werkschakelaar voor betrouwbare omschakeling tussen twee voedingsbronnen. Met een nominale stroom van 160 A en 4-polig ontwerp biedt hij veilige onderbreking en duidelijke scheiding van circuits, ideaal voor het selecteren van net- of noodvoeding in kritieke toepassingen. Als onderdeel van de Transfer Switch serie is hij ontworpen voor consistente prestaties en lange levensduur.Deze handbediende omschakelaar levert een snelle, zekere bediening met duidelijke standindicatie. De modulaire opbouw vereenvoudigt paneelmontage en onderhoud, terwijl het mechanische ontwerp zorgt voor lage bedieningskrachten en hoge contactbetrouwbaarheid. Hendel en as worden apart besteld, zodat de configuratie precies kan worden afgestemd op de inbouwsituatie.
| Breedte | 205 |
| Aantal polen | 4 |
| Hoogte | 150 |
| Diepte | 160 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 90 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 160 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 160 A |
| Schakelvermogen bij 400 V | 90 kW |
| Model | Transfer Switch |
