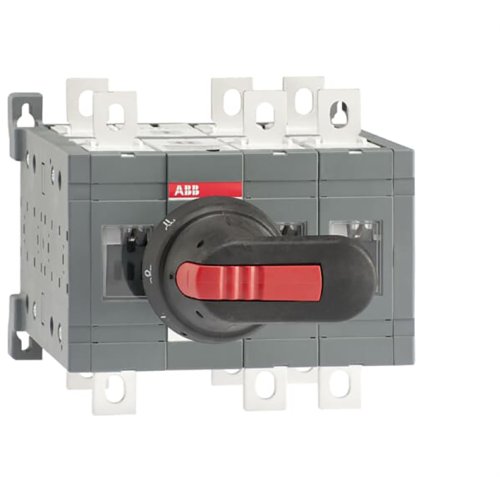

ABB Componenten OT160E12CFP OMSCHAKELAAR
Artikelnummer: 20096077
Artikelnummer fabrikant: 1SCA108496R1001
EAN Code: 6417019399973
ABB Componenten, Transfer Switch, OT160E12CFP, OT160E12CFP OMSCHAKELAAR, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT160E12CFP werkschakelaar uit de Transfer Switch-serie is een handbediende omschakelaar voor betrouwbare omschakeling tussen twee voedingen in driefasesystemen (I-0-II). Ideaal voor net–generator of redundante bronnen, met minimale stilstand en duidelijke standweergave.De snelle overgang wordt bereikt met een 90° bedieningshoek en een minimale OFF-tijd van 20 ms, waardoor de continuïteit van de installatie behouden blijft. Geleverd met zwarte kunststof IP65 I-0-II pistoolgreep-hendel, inclusief as en boutsset voor de kabelaansluiting: direct klaar voor montage en intuïtieve bediening. Opmerking: hendel niet vergrendelbaar en geen deursper; dit vereenvoudigt snelle toegang en bediening in toepassingen waar vlotte schakelmomenten gevraagd zijn.
| Breedte | 170 |
| Aantal polen | 3 |
| Hoogte | 150 |
| Diepte | 160 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 90 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 160 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 160 A |
| Schakelvermogen bij 400 V | 90 kW |
| Model | Transfer Switch |
