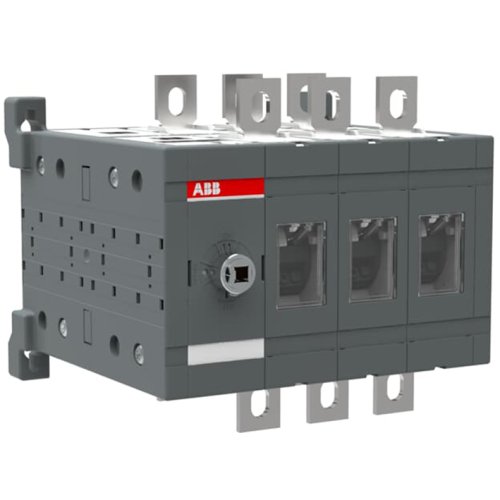

ABB Componenten OT160E03CL OMSCHAKELAAR
Artikelnummer: 20095925
Artikelnummer fabrikant: 1SCA105816R1001
EAN Code: 6417019397023
ABB Componenten, Transfer Switch, OT160E03CL, OT160E03CL OMSCHAKELAAR, IP20, Schroefaansluiting, Zwart, Inbouwapparaat insteektechniek
De OT160E03CL is een handbediende werkschakelaar uit de Transfer Switch-serie voor betrouwbare omschakeling tussen twee voedingsbronnen. Ideaal bij net–generator-overschakeling waar continuïteit cruciaal is.Dankzij het closed transition-principe (make-before-break) schakelt hij zonder uit-stand: tussen positie I en II is een I+II-positie waarin beide circuits minimaal 20 ms overlappen. Zo blijft de voeding stabiel en wordt spanningsval geminimaliseerd. De 3-polige uitvoering en een duidelijke 90° bedieningshoek zorgen voor snelle, foutvrije bediening.Voor flexibele paneelopbouw worden hendel en as afzonderlijk besteld. Dit biedt keuzevrijheid in montage en ergonomie, terwijl de robuuste constructie en consistente schakelkarakteristiek de bedrijfszekerheid verhogen.
| Breedte | 170 |
| Aantal polen | 3 |
| Hoogte | 150 |
| Diepte | 160 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 90 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 160 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 160 A |
| Schakelvermogen bij 400 V | 90 kW |
| Model | Transfer Switch |
