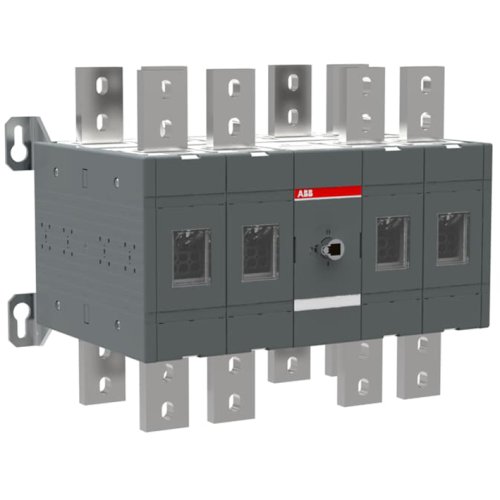

ABB Componenten OT1600E22C OMSCHAKELAAR
Artikelnummer: 20095666
Artikelnummer fabrikant: 1SCA103302R1001
EAN Code: 6417019378077
ABB Componenten, Transfer Switch, OT1600E22C, OT1600E22C OMSCHAKELAAR, IP20, Schroefaansluiting, Zwart, Inbouwapparaat insteektechniek
OT1600E22C uit de Transfer Switch serie is een krachtige Werkschakelaar voor handbediende omschakeling tussen twee voedingsbronnen. Met 1600 A en 4-polige onderbreking biedt hij volledige scheiding en betrouwbare energiedistributie in zware toepassingen, zoals net/aggregaat of hoofd/backup.De handmatige bediening geeft directe controle en een duidelijke statusweergave, wat bijdraagt aan veiligheid en continuïteit. Dankzij de 4-polige uitvoering worden alle geleiders in één beweging geschakeld. Hendel en As worden apart besteld, zodat de bediening precies kan worden afgestemd op paneeldiepte en bedieningspositie. De robuuste mechaniek is ontworpen voor langdurige inzet en laat zich eenvoudig integreren in schakel- en verdeelpanelen, met minimale stilstand en maximale bedrijfszekerheid.
| Breedte | 480 |
| Aantal polen | 4 |
| Hoogte | 372 |
| Diepte | 309 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 710 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 1.600 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.600 A |
| Schakelvermogen bij 400 V | 710 kW |
| Model | Transfer Switch |
