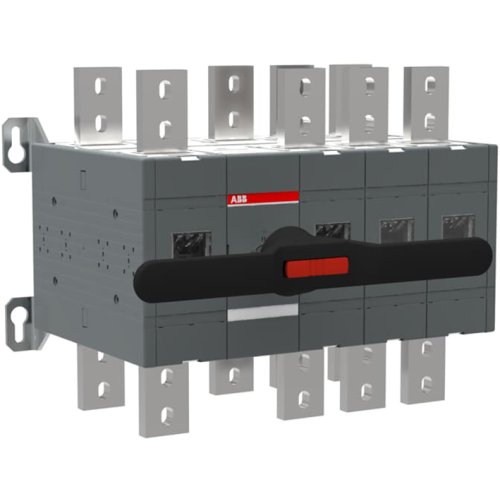

ABB Componenten OT1600E13CP OMSCHAKELAAR
Artikelnummer: 20095668
Artikelnummer fabrikant: 1SCA103306R1001
EAN Code: 6417019378206
ABB Componenten, Transfer Switch, OT1600E13CP, OT1600E13CP OMSCHAKELAAR, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
De OT1600E13CP werkschakelaar uit de serie Transfer Switch is een handbediende omschakelaar voor het veilig en betrouwbaar schakelen tussen twee voedingsbronnen. Met 4 polen en een nominale stroom van 1600 A biedt hij robuuste bronwisselcontrole in kritische energieverdelingen.De I-0-II pistooltype hendel met IP65-bescherming is in de 0-stand met een hangslot te vergrendelen, wat ongewenste bediening voorkomt. Deurvergrendeling in de I- en II-stand en bij vergrendeling verhoogt de veiligheid tijdens bedrijf en onderhoud. De meegeleverde as en boutenset voor kabelaansluiting versnellen montage en zorgen voor een solide verbinding.Resultaat: snelle omschakeling, hoge bedrijfszekerheid en duidelijke standindicatie, in één complete oplossing die direct klaar is voor inbouw in paneel- en schakelkastsystemen.
| Breedte | 480 |
| Aantal polen | 4 |
| Hoogte | 372 |
| Diepte | 309 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 710 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 1.600 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.600 A |
| Schakelvermogen bij 400 V | 710 kW |
| Model | Transfer Switch |
