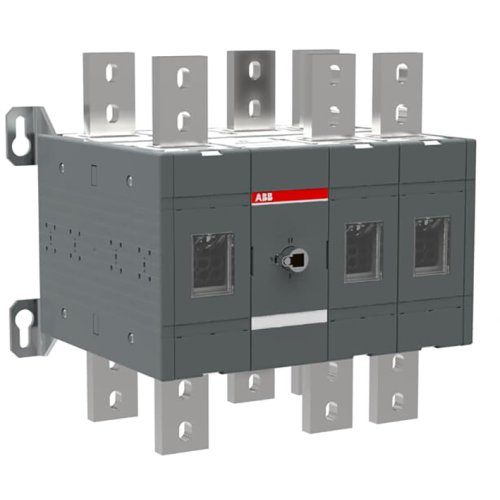

ABB Componenten OT1600E12C OMSCHAKELAAR
Artikelnummer: 20095664
Artikelnummer fabrikant: 1SCA103292R1001
EAN Code: 6417019378053
ABB Componenten, Transfer Switch, OT1600E12C, OT1600E12C OMSCHAKELAAR, IP20, Schroefaansluiting, Zwart, Inbouwapparaat insteektechniek
OT1600E12C is een handbediende omschakelaar binnen de Transfer Switch-serie, ontworpen voor het veilig en snel schakelen tussen twee voedingsbronnen, bijvoorbeeld net/generator of hoofd/reserve. Met 1600 A en 3-polige uitvoering biedt hij betrouwbare bronselectie voor hoofdverdeelinrichtingen en kritische installaties.De robuuste mechaniek zorgt voor duidelijke schakelasstanden en veilige scheiding. De Hendel en As worden apart besteld, zodat de bediening en inbouwlengte afgestemd kunnen worden op de toepassing. Dit verhoogt flexibiliteit bij paneelbouw en retrofit. Dankzij de OT Werkschakelaar-constructie is de bediening intuïtief en onderhoudsarm, met consistente prestaties onder zware bedrijfsomstandigheden. Een compacte footprint ondersteunt efficiënte paneelindeling zonder concessies aan bedrijfszekerheid.
| Breedte | 400 |
| Aantal polen | 3 |
| Hoogte | 372 |
| Diepte | 309 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 710 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 1.600 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.600 A |
| Schakelvermogen bij 400 V | 710 kW |
| Model | Transfer Switch |
