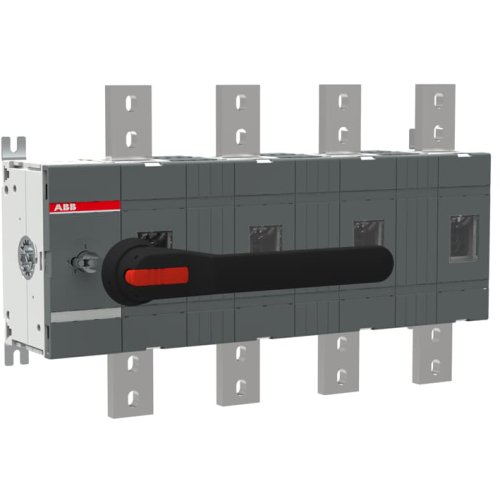

ABB Componenten OT1600E04W4P SCHAKELAAR-DISCONNECTOR
Artikelnummer: 20095443
Artikelnummer fabrikant: 1SCA022866R1090
EAN Code: 6417019335315
ABB Componenten, OT, OT1600E04W4P, OT1600E04W4P SCHAKELAAR-DISCONNECTOR, 594,5, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
OT1600E04W4P is een compacte, 4-polige Werkschakelaar voor het veilig schakelen en scheiden van vermogenskringen in industriële besturings- en verdeelinrichtingen. Ideaal voor hoofdscheiding en onderhoudswerk, met duidelijke, frontbediende bediening voor snelle, zekere uitschakeling.De bodemmontage versnelt paneelbouw en houdt bedrading overzichtelijk. De zwarte IP65-hendel met as biedt betrouwbare bediening in stoffige of vochtige omgevingen. De brede fase-afstand vergroot de elektrische veiligheid en reduceert overslagrisico’s, terwijl de meegeleverde terminal bolt kit de installatie tijdwinst geeft en foutkansen minimaliseert. Vier polen maken hem geschikt voor 3-fase plus nuldraad. Als onderdeel van de OT-serie sluit hij naadloos aan op gangbare paneelconcepten, met robuuste bouwkwaliteit en een intuïtieve bediening die stilstand beperkt en bedrijfszekerheid verhoogt.
| Breedte | 594,5 |
| Aantal polen | 4 |
| Hoogte | 372 |
| Diepte | 167 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.600 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 710 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 1.600 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.250 A |
| Schakelvermogen bij 400 V | 710 kW |
| Model | OT |
