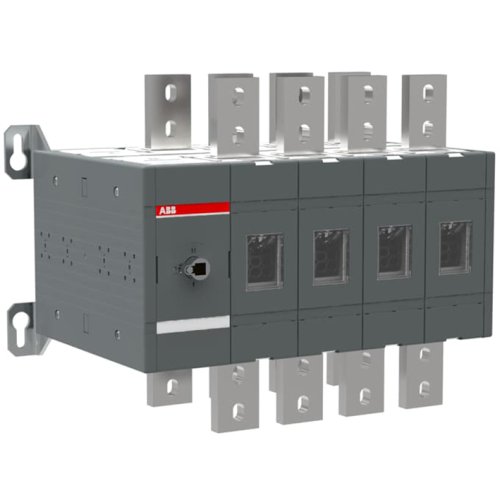

ABB Componenten OT1600E04C OMSCHAKELAAR
Artikelnummer: 20095542
Artikelnummer fabrikant: 1SCA022872R1920
EAN Code: 6417019339016
ABB Componenten, Transfer Switch, OT1600E04C, OT1600E04C OMSCHAKELAAR, IP20, Schroefaansluiting, Zwart, Inbouwapparaat insteektechniek
OT1600E04C Werkschakelaar is een handbediende, 4-polige omschakelaar voor het veilig overschakelen tussen twee voedingsbronnen of bedrijfsmodi tot 1600 A. Ideaal voor betrouwbare continuïteit in schakelkasten en paneelbouw, met duidelijke standwisseling en volledige vierpolige scheiding voor extra veiligheid.De constructie is robuust en ontworpen voor hoge bedrijfszekerheid onder zware belasting. Het modulaire ontwerp maakt een efficiënte paneelindeling mogelijk en vereenvoudigt montage en onderhoud. Hendel en as zijn apart te bestellen, zodat de bediening precies op de gewenste deur- of paneeldiepte kan worden afgestemd. Dit model uit de Transfer Switch-serie combineert compacte bouw met consistente prestaties, waardoor stilstand wordt geminimaliseerd en omschakelingen gecontroleerd en voorspelbaar verlopen.
| Breedte | 480 |
| Aantal polen | 4 |
| Hoogte | 372 |
| Diepte | 309 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 710 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 1.600 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.600 A |
| Schakelvermogen bij 400 V | 710 kW |
| Model | Transfer Switch |
