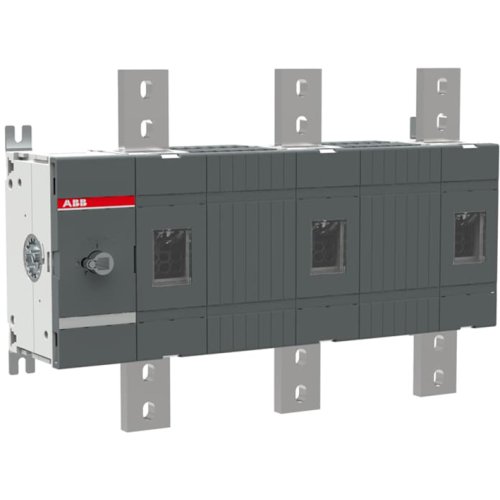

ABB Componenten OT1600E03W8 SCHAKELAAR-DISCONNECTOR
Artikelnummer: 20095526
Artikelnummer fabrikant: 1SCA022871R8890
EAN Code: 6417019338729
ABB Componenten, OT, OT1600E03W8, OT1600E03W8 SCHAKELAAR-DISCONNECTOR, 544,5, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
OT1600E03W8 WerkschakelaarDe OT1600E03W8 is een 3-polige werkschakelaar voor het veilig schakelen en scheiden van voedingslijnen in paneelbouwen en machineverdelerstoepassingen. Hij wordt frontbediend en is geschikt voor bodemmontage, waardoor hij naadloos in schakelkasten en bodemplaten integreert.De ruime faseafstand verhoogt de elektrische veiligheid en verkleint de kans op overslag bij hoge belasting. De meegeleverde klemmenboutenkit versnelt de installatie en zorgt voor een solide, trillingsbestendige aansluiting. Hendel en as zijn niet inbegrepen, wat keuzevrijheid geeft voor de gewenste bediening en paneeldiepte. Als onderdeel van de OT-serie staat dit model voor robuuste prestaties en duidelijke scheiding, zodat onderhoud en schakelingen betrouwbaar en overzichtelijk blijven in veeleisende omgevingen.
| Breedte | 544,5 |
| Aantal polen | 3 |
| Hoogte | 372 |
| Diepte | 167 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.600 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 710 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 1.600 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.250 A |
| Schakelvermogen bij 400 V | 710 kW |
| Model | OT |
