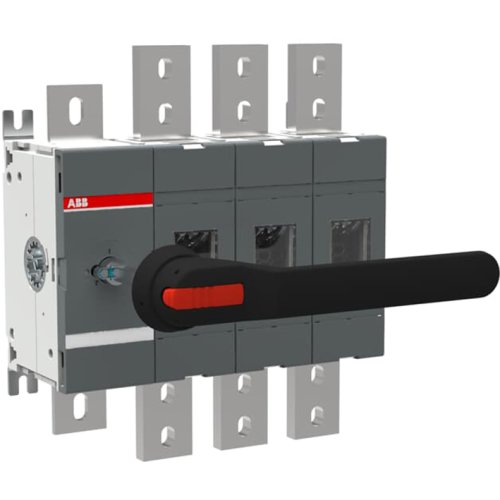

ABB Componenten OT1600E03N3P SCHAKELAAR-DISCONNECTOR
Artikelnummer: 20095437
Artikelnummer fabrikant: 1SCA022865R6920
EAN Code: 6417019335131
ABB Componenten, OT, OT1600E03N3P, OT1600E03N3P SCHAKELAAR-DISCONNECTOR, 334,5, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
De OT1600E03N3P werkschakelaar is een 4-polige, handbediende lastscheider voor het veilig onderbreken en isoleren van vermogenskringen in hoofd- en verdeelinrichtingen. Frontbediening biedt directe, intuïtieve bediening van de schakelfunctie bij onderhoud en omschakelingen.De zwarte IP65-hendel met as zorgt voor betrouwbare bediening en stof- en spatdichte bescherming aan de voorkant van de kast, ideaal voor zware omgevingen. Bodemmontage versnelt paneelbouw en houdt bekabeling overzichtelijk. De meegeleverde klem-boutset vereenvoudigt een stevige, trillingsbestendige aansluiting. Als onderdeel van de OT-serie biedt het type OT1600E03N3P consistente prestaties, duidelijke standindicatie en hoge beschikbaarheid, waardoor stilstand wordt beperkt en de veiligheid en continuïteit van installaties worden verhoogd.
| Breedte | 334,5 |
| Aantal polen | 3 |
| Hoogte | 372 |
| Diepte | 167 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.600 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 710 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 1.600 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.250 A |
| Schakelvermogen bij 400 V | 710 kW |
| Model | OT |
