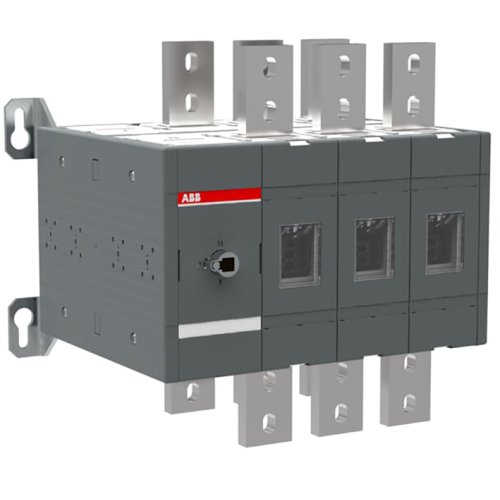

ABB Componenten OT1600E03C OMSCHAKELAAR
Artikelnummer: 20095540
Artikelnummer fabrikant: 1SCA022872R1760
EAN Code: 6417019338996
ABB Componenten, Transfer Switch, OT1600E03C, OT1600E03C OMSCHAKELAAR, IP20, Schroefaansluiting, Zwart, Inbouwapparaat insteektechniek
OT1600E03C Werkschakelaar uit de serie Transfer Switch is een handbediende omschakelaar voor het veilig en betrouwbaar wisselen tussen twee voedingsbronnen. Met 3 polen en een nominale stroom van 1600 A biedt hij stabiele bedrijfscontinuïteit in kritische verdelings- en aandrijftoepassingen.De handbediening geeft directe controle en een duidelijke standwissel, wat ongewenste omschakelingen voorkomt. De hendel en as worden afzonderlijk besteld, waardoor de configuratie flexibel is en naadloos aansluit op de gewenste paneelopbouw en bedieningsafstand. Het robuuste ontwerp is ontwikkeld voor hoge belastingen en frequente schakelmomenten, met consistente prestaties en lange levensduur. Dankzij de overzichtelijke aansluitingen en logische opbouw versnelt de montage en service, terwijl de compacte bouw ruimte bespaart in schakelkasten.
| Breedte | 400 |
| Aantal polen | 3 |
| Hoogte | 372 |
| Diepte | 309 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 710 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 1.600 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.600 A |
| Schakelvermogen bij 400 V | 710 kW |
| Model | Transfer Switch |
