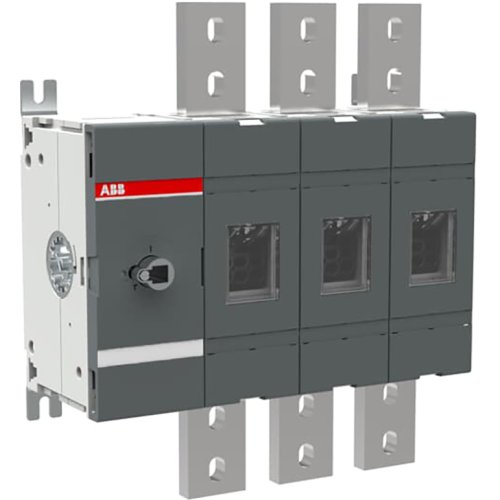

ABB Componenten OT1600E03 SCHAKELAAR-DISCONNECTOR
Artikelnummer: 20095424
Artikelnummer fabrikant: 1SCA022860R6400
EAN Code: 6417019309354
ABB Componenten, OT, OT1600E03, OT1600E03 SCHAKELAAR-DISCONNECTOR, 334,5, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
OT1600E03 is een robuuste Werkschakelaar uit de OT-serie voor veilig schakelen en scheiden in hoofd- en verdeelinrichtingen. Ideaal voor driefasige toepassingen waar bedrijfszekerheid en duidelijke scheiding essentieel zijn, met frontbediening voor directe controle in de kastdeur of het paneel.Deze 3-polige uitvoering is ontworpen voor Bodemmontage en wordt geleverd met een terminal bolt kit voor snelle, zekere aansluiting. De Hendel en As zijn niet inbegrepen, zodat de geschikte bedieningsset en inbouwdiepte vrij te kiezen zijn. Dit biedt flexibiliteit in paneelontwerp en modernisering. De duidelijke aan/uit-positie en lastscheidende werking ondersteunen veilig onderhoud, terwijl de OT-platformarchitectuur bekend staat om betrouwbaarheid en eenvoudige integratie met bijpassende accessoires.
| Breedte | 334,5 |
| Aantal polen | 3 |
| Hoogte | 372 |
| Diepte | 167 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.600 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 710 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 1.600 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.250 A |
| Schakelvermogen bij 400 V | 710 kW |
| Model | OT |
