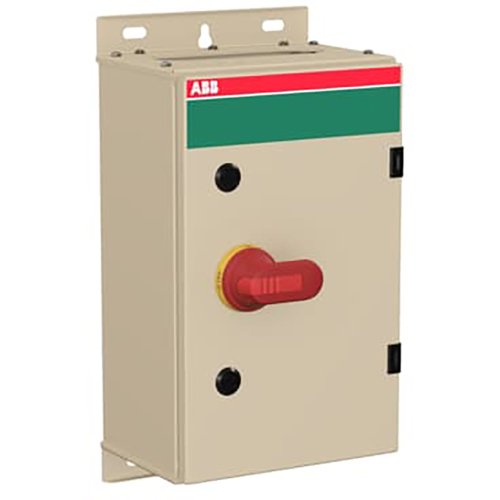

ABB Componenten OT125GTUU3AZ EMC-veiligheidsschakelaar
Artikelnummer: 20097098
Artikelnummer fabrikant: 1SCA148215R1001
EAN Code: 6417019776064
ABB Componenten, Enclosed Switches, OT125GTUU3AZ, OT125GTUU3AZ EMC-veiligheidsschakelaar, IP65, Schroefaansluiting, Lange draaigreep, Rood, Compleet apparaat in behuizing ingebouwd
OT125GTUU3AZ uit de serie Enclosed Switches is een EMC-werkmiddel voor het veilig schakelen en spanningsloos stellen van installaties en machines. Met 3 polen, 125 A (AC-23 415 V) en 55 kW biedt het betrouwbare scheiding en duidelijke statusweergave op locatie, zowel binnen als buiten.De robuuste behuizing van gegalvaniseerde staalplaat met polyestercoating is IP65 en UV‑bestendig. Voor extra veiligheid heeft de behuizing gasdrukontlasting bij interne boog en is de deur via de scharnieren geaard. De rode/gele pistol‑Hendel is vergrendelbaar met drie hangsloten; de kap is vergrendeld en de interlock is te omzeilen voor thermografie. Voorbedraad Hulpcontact 1NO1NC vergemakkelijkt signalering. Flexibele bekabeling dankzij voorbereiding voor enkelvoudige en parallelle kabels en diverse kabelinvoeropties (blind, ringflens of C‑flens FL21), top/bottom of bottom/bottom.
| Breedte | 250 |
| Aantal polen | 3 |
| Hoogte | 400 |
| Diepte | 180 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 125 A |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 55 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 4 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 125 A |
| Schakelvermogen bij 400 V | 55 kW |
| Model | Enclosed Switches |
