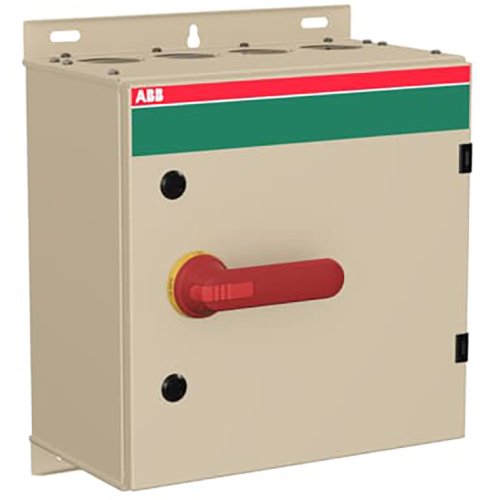

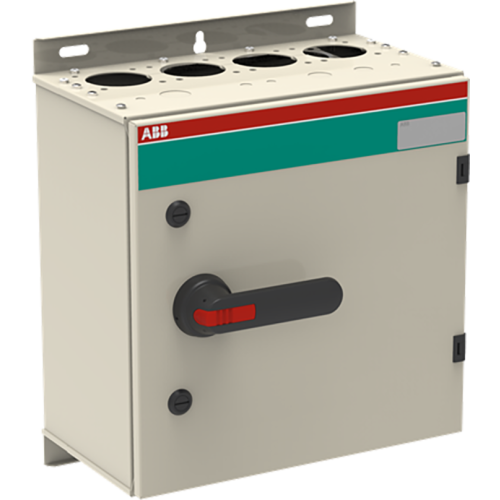

ABB Componenten OT125GLRR6AZ Veiligheidsschakelaar
Artikelnummer: 20097107
Artikelnummer fabrikant: 1SCA148478R1001
EAN Code: 6417019779638
ABB Componenten, Enclosed Switches, OT125GLRR6AZ, OT125GLRR6AZ Veiligheidsschakelaar, IP65, Schroefaansluiting, Lange draaigreep, Rood, Compleet apparaat in behuizing ingebouwd
De OT125GLRR6AZ uit de serie Enclosed Switches is een werkschakelaar in behuizing voor het veilig scheiden en uitschakelen van voedingskringen tot 125 A bij onderhoud en interventies. Met 6-polige schakelcapaciteit (AC-23) biedt hij betrouwbare isolatie in veeleisende toepassingen.De gegalvaniseerde stalen behuizing met polyestercoating en IP65-bescherming is UV‑bestendig en geschikt voor buitenopstelling. Voor extra veiligheid beschikt de behuizing over gasdrukontlasting bij interne boog en is de deur via de scharnieren geaard. De rood-gele pistoolhendel is vergrendelbaar met drie hangsloten, terwijl de dekselvergrendeling kan worden omzeild voor thermografie. Voorbedraad hulpcontact 2NO2NC vereenvoudigt signalering. Flexibele kabelinvoeropties (blind, ringflens of C‑flens FL21; top/bottom of bottom/bottom) ondersteunen enkelvoudige en parallelle bekabeling.
| Breedte | 400 |
| Aantal polen | 6 |
| Hoogte | 400 |
| Diepte | 230 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 125 A |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 55 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 4 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 125 A |
| Schakelvermogen bij 400 V | 55 kW |
| Model | Enclosed Switches |
