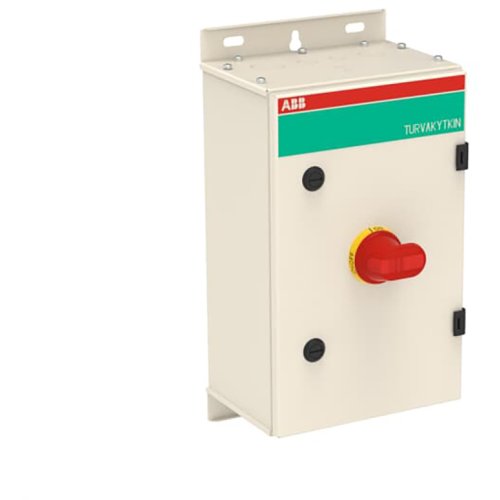

ABB Componenten OT125GLCC4AZ Veiligheidsschakelaar
Artikelnummer: 20097096
Artikelnummer fabrikant: 1SCA148213R1001
EAN Code: 6417019776040
ABB Componenten, Enclosed Switches, OT125GLCC4AZ, OT125GLCC4AZ Veiligheidsschakelaar, IP65, Schroefaansluiting, Lange draaigreep, Rood, Compleet apparaat in behuizing ingebouwd
OT125GLCC4AZ uit de Enclosed Switches-serie is een werkschakelaar in stalen behuizing voor veilig scheiden en vergrendelen van circuits. Geschikt voor 4-polige toepassingen tot 125 A (AC-23) en 415 V, met IP65-bescherming en een rood-gele pistoolhendel voor duidelijke bediening. Ideaal voor veilig onderhoud en bedrijfscontinuïteit, zowel binnen als buiten.De verzinkte staalplaat met polyestercoating is UV-bestendig; een ingebouwde gasdrukontlasting beschermt bij een interne boog. De deur is via de scharnieren geaard en het deksel is vergrendeld, met omzeilfunctie voor thermografie. De hendel is vergrendelbaar met drie hangsloten en een gemonteerd hulpcontact (1NO1NC) biedt statusmelding. Flexibele bekabeling dankzij voorbereiding voor enkel en parallel en kabelinvoeren als blind, ringflens of C-flens (FL21), met top/bottom-configuraties. Zo combineert het apparaat veiligheid, betrouwbaarheid en snelle installatie.
| Breedte | 250 |
| Aantal polen | 4 |
| Hoogte | 400 |
| Diepte | 180 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 125 A |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 55 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 4 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 125 A |
| Schakelvermogen bij 400 V | 55 kW |
| Model | Enclosed Switches |
