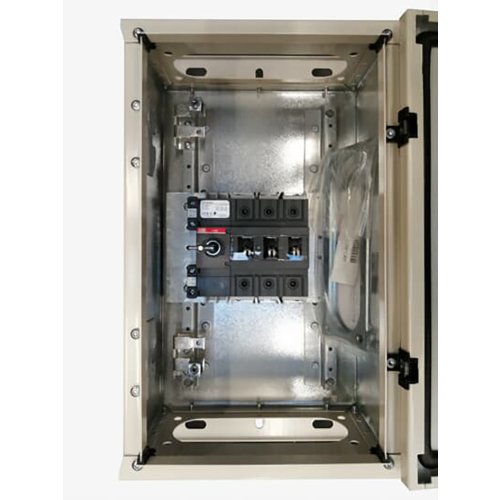

ABB Componenten OT125GLCC3TZ Veiligheidsschakelaar
Artikelnummer: 20097095
Artikelnummer fabrikant: 1SCA148212R1001
EAN Code: 6417019776033
ABB Componenten, Enclosed Switches, OT125GLCC3TZ, OT125GLCC3TZ Veiligheidsschakelaar, IP65, Schroefaansluiting, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
OT125GLCC3TZ uit de serie Enclosed Switches is een werkschakelaar in behuizing voor het veilig scheiden en schakelen van driefasige belastingen tot 125 A (AC-23, 415 V / 55 kW). Ideaal voor lokale uitschakeling en onderhoud, met een duidelijk bedienbare zwarte pistol‑hendel.De verzinkte stalen behuizing met polyestercoating is IP65 en bestand tegen UV, waardoor buitenopstelling mogelijk is. Extra veiligheid komt van gasdrukontlasting bij een interne boog en een via de scharnieren geaarde deur. De kap is vergrendeld en de vergrendeling is omzeilbaar voor thermografie; de hendel is af te sluiten met drie hangsloten. Een gemonteerd hulpcontact (1NO/1NC) vereenvoudigt signaal- en besturingskoppeling. Flexibele bekabeling wordt ondersteund dankzij voorbereiding voor enkelvoudige en parallelle kabels en keuze in invoertypen (blank, ringflens of C‑flens FL21, top/bottom of bottom/bottom).
| Breedte | 250 |
| Aantal polen | 3 |
| Hoogte | 400 |
| Diepte | 180 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 125 A |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 55 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 4 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 125 A |
| Schakelvermogen bij 400 V | 55 kW |
| Model | Enclosed Switches |
