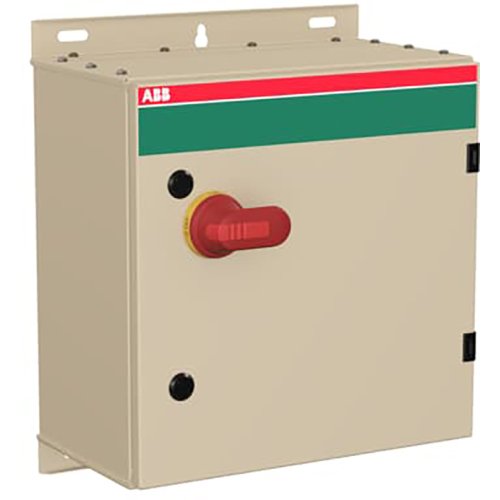

ABB Componenten OT125GAUR3AZ Veiligheidsschakelaar
Artikelnummer: 20097102
Artikelnummer fabrikant: 1SCA148441R1001
EAN Code: 6417019779171
ABB Componenten, Enclosed Switches, OT125GAUR3AZ, OT125GAUR3AZ Veiligheidsschakelaar, IP65, Schroefaansluiting, Lange draaigreep, Rood, Compleet apparaat in behuizing ingebouwd
OT125GAUR3AZ uit de Enclosed Switches-serie is een handbediende Werkschakelaar in behuizing voor het veilig scheiden en uitschakelen van voedingslijnen en aandrijvingen tot 55 kW. Ideaal voor hoofdscheiding en onderhoudssituaties, met 3-polige omschakeling en een duidelijk zichtbare rood-gele Hendel voor snelle bediening.De verzinkte stalen behuizing met polyestercoating biedt IP65-bescherming en is geschikt voor buitengebruik (UV-bestendig). Voor veiligheid en continuïteit zorgen een vergrendelde afdekking, omzeilbare interlock voor thermografie, en een ingebouwde gasdrukontlasting bij interne boog. De deur is via de scharnieren geaard. Standaard Hulpcontact 1NO/1NC vergemakkelijkt signalering. Flexibele bekabeling dankzij voorbereiding voor enkel en parallel, diverse kabelinvoertypes (blank, ringflens of C‑flens FL21) en configuraties. De Hendel is af te sluiten met drie hangsloten.
| Breedte | 400 |
| Aantal polen | 3 |
| Hoogte | 400 |
| Diepte | 230 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 125 A |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 55 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 4 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 125 A |
| Schakelvermogen bij 400 V | 55 kW |
| Model | Enclosed Switches |
