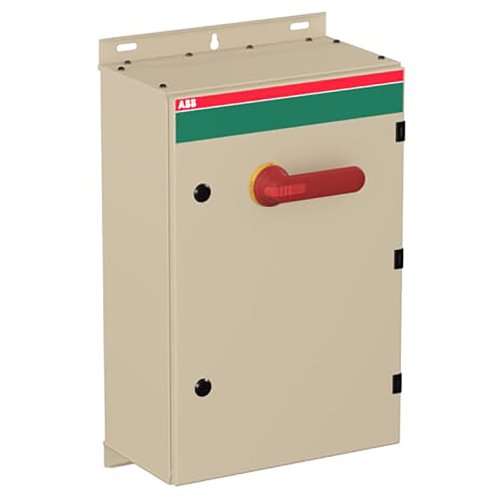

ABB Componenten OT125GAUC6AZ Veiligheidsschakelaar
Artikelnummer: 20097109
Artikelnummer fabrikant: 1SCA148494R1001
EAN Code: 6417019779935
ABB Componenten, Enclosed Switches, OT125GAUC6AZ, OT125GAUC6AZ Veiligheidsschakelaar, IP65, Schroefaansluiting, Lange draaigreep, Rood, Compleet apparaat in behuizing ingebouwd
OT125GAUC6AZ uit de serie Enclosed Switches is een compacte werkschakelaar voor veilig scheiden en betrouwbaar schakelen van vermogenskringen tot 415 V AC‑23, 125 A (6-polig, 55 kW). Ideaal voor hoofdschakeling en onderhoudstoegang, met duidelijke rood‑gele hendel en een gemonteerd hulpcontact (1NO/1NC) voor statusmelding.De lastscheider in behuizing biedt IP65-bescherming in een verzinkte stalen behuizing met polyestercoating: slagvast, UV‑bestendig en geschikt voor buiten. Een geïntegreerde gasdrukontlasting beschermt de gebruiker bij een interne boog; de deur is geaard via de scharnieren. De vergrendelde kap voorkomt ongewenst schakelen, is te overbruggen voor thermografie en de hendel is afsluitbaar met drie hangsloten. Flexibele bekabeling dankzij voorbereiding voor enkel of parallel en diverse invoertypes (boven/onder).
| Breedte | 400 |
| Aantal polen | 6 |
| Hoogte | 600 |
| Diepte | 230 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 125 A |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 55 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 4 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 125 A |
| Schakelvermogen bij 400 V | 55 kW |
| Model | Enclosed Switches |
