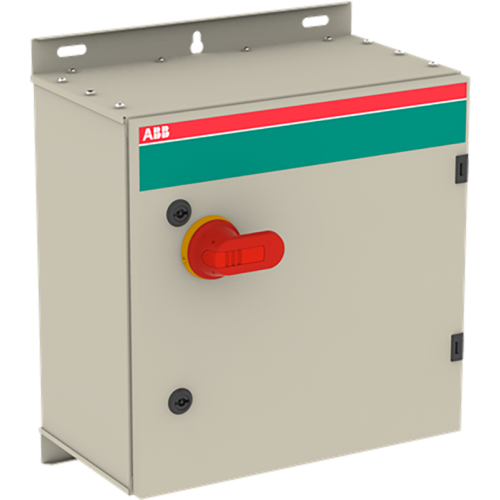

ABB Componenten OT125GAUC3AZ Veiligheidsschakelaar
Artikelnummer: 20097100
Artikelnummer fabrikant: 1SCA148439R1001
EAN Code: 6417019779157
ABB Componenten, Enclosed Switches, OT125GAUC3AZ, OT125GAUC3AZ Veiligheidsschakelaar, IP65, Schroefaansluiting, Lange draaigreep, Rood, Compleet apparaat in behuizing ingebouwd
OT125GAUC3AZ Werkschakelaar uit de serie Enclosed Switches voor het veilig scheiden en schakelen van motoren en distributiekringen tot 125 A in zware (ook buiten) omgevingen. Ideaal wanneer bedrijfszekerheid, zichtbare uitschakeling en vergrendelbare bediening vereist zijn.De stalen, verzinkte behuizing met polyestercoating is IP65 en UV-bestendig, met gasdrukontlasting bij interne boog en geaarde deur via scharnieren. De rood/gele pistoolhendel is te vergrendelen met drie hangsloten; het deksel is mechanisch vergrendeld en de vergrendeling is omzeilbaar voor thermografie. Voorbedraad hulpcontact 1NO/1NC verhoogt signaal- en statuscontrole. Flexibele bekabeling dankzij voorbereiding voor enkelvoudige en parallelle kabels en keuze voor blinde, ringflens- of C-flens (FL21) invoer, boven/onder of onder/onder.
| Breedte | 400 |
| Aantal polen | 3 |
| Hoogte | 400 |
| Diepte | 230 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 125 A |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 55 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 4 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 125 A |
| Schakelvermogen bij 400 V | 55 kW |
| Model | Enclosed Switches |
