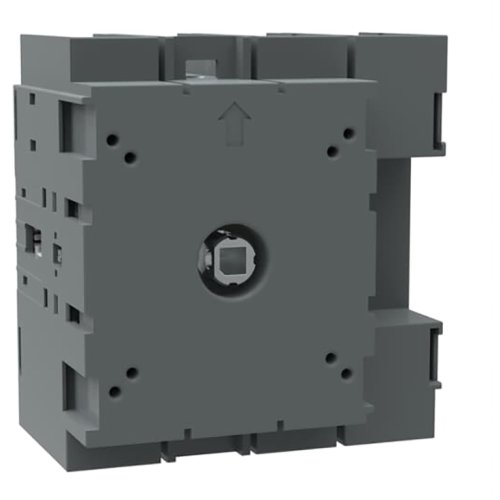

ABB Componenten OT125FT4N1 SCHAKELAAR-DISCONNECTOR
Artikelnummer: 20095790
Artikelnummer fabrikant: 1SCA105067R1001
EAN Code: 6417019391977
ABB Componenten, OT, OT125FT4N1, OT125FT4N1 SCHAKELAAR-DISCONNECTOR, 96,5, 66,5, IP20, Schroefaansluiting, Compleet apparaat in behuizing ingebouwd
Werkschakelaar OT125FT4N1 uit de OT‑serie is een 4‑polige, frontbediende Lastscheider voor deurmontage. Hij wordt gebruikt om circuits veilig te schakelen en te scheiden in besturings- en verdelingspanelen, zonder geïntegreerde Zekeringen, zodat de beveiliging flexibel extern kan worden gekozen.De klemmen met Afdekkap aan de voorzijde verhogen de touch‑safe veiligheid en maken nette, snelle bedrading mogelijk. De frontbediening geeft duidelijke standindicatie en vergemakkelijkt bediening aan de paneeldeur. Dankzij deurmontage bespaart hij ruimte in de kast en past hij naadloos in bestaande layouts. Hendel en As zijn niet inbegrepen, waardoor eenvoudig de gewenste bedieningsset en inbouwdiepte gekozen kan worden. Een betrouwbare keuze voor robuust schakelen en een duidelijke, veilige scheiding van voedingskringen.
| Breedte | 96,5 |
| Aantal polen | 4 |
| Hoogte | 100 |
| Diepte | 66,5 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 125 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 125 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 90 A |
| Schakelvermogen bij 400 V | 45 kW |
| Model | OT |
