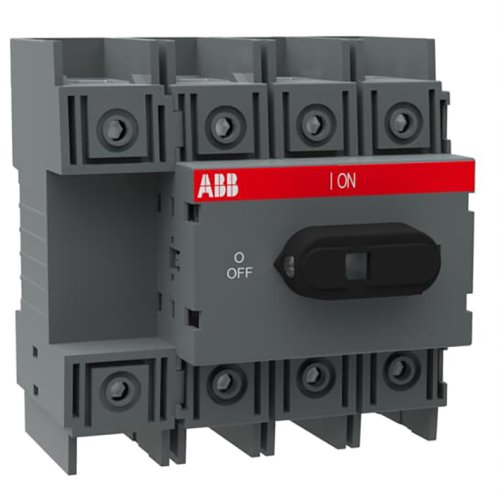

ABB Componenten OT125F4N1 SCHAKELAAR-DISCONNECTOR
Artikelnummer: 20095785
Artikelnummer fabrikant: 1SCA105055R1001
EAN Code: 6417019391854
ABB Componenten, OT, OT125F4N1, OT125F4N1 SCHAKELAAR-DISCONNECTOR, 96,5, IP20, Schroefaansluiting, Compleet apparaat in behuizing ingebouwd
De OT125F4N1 uit de OT-serie is een werkschakelaar voor het betrouwbaar scheiden en onderbreken van voeding in besturingskasten en machine-omgevingen. Vierpolig uitgevoerd voor 3-fase + N en geschikt voor zowel DIN-rail montage als bodemmontage, biedt hij een compacte oplossing voor bedrijfs- en onderhoudsschakelingen zonder zekeringen.De frontbediening zorgt voor een duidelijke, veilige bediening aan de voorkant. Klemmen met frontbescherming beperken aanrakingsgevaar en versnellen een nette, conforme bekabeling. Dankzij het modulaire ontwerp is integratie in nieuwe of bestaande panelen eenvoudig en tijdbesparend. Hendel en as zijn niet inbegrepen, zodat de juiste bedieningsconfiguratie naar behoefte kan worden gekozen. Robuuste OT-bouwkwaliteit garandeert langdurige betrouwbaarheid in veeleisende toepassingen.
| Breedte | 96,5 |
| Aantal polen | 4 |
| Hoogte | 100 |
| Diepte | 74 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 125 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 125 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 90 A |
| Schakelvermogen bij 400 V | 45 kW |
| Model | OT |
