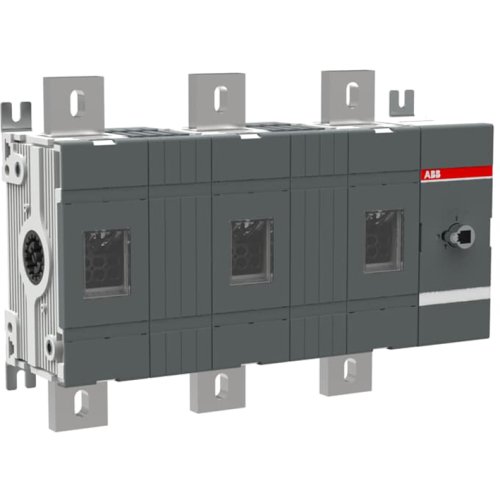

ABB Componenten OT1250E30W4 SCHAKELAAR-DISCONNECTOR
Artikelnummer: 20095521
Artikelnummer fabrikant: 1SCA022871R7650
EAN Code: 6417019338606
ABB Componenten, OT, OT1250E30W4, OT1250E30W4 SCHAKELAAR-DISCONNECTOR, 454,5, 145,5, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
De werkschakelaar OT1250E30W4 uit de OT-serie is ontwikkeld voor het veilig schakelen en scheiden van zware vermogenskringen in verdelers en besturingspanelen. Dankzij frontbediening is de status direct zichtbaar en eenvoudig te bedienen aan de voorkant van de installatie, ideaal voor onderhoud en stilstandbeperking.Deze 3-polige, op de bodem te monteren werkschakelaar biedt een grote fasenafstand voor extra elektrische veiligheid en duidelijkere bedrading. Hendel en as zijn niet inbegrepen, zodat de bediening flexibel op de toepassing kan worden afgestemd. Een terminal-boutenset wordt standaard meegeleverd voor snelle, solide aansluitingen. Het robuuste ontwerp ondersteunt betrouwbare bedrijfscontinuïteit, terwijl de modulaire opbouw en accessoires uit de OT-serie eenvoudige integratie en toekomstige uitbreidingen mogelijk maken.
| Breedte | 454,5 |
| Aantal polen | 3 |
| Hoogte | 306 |
| Diepte | 145,5 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.250 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 710 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 1.250 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.250 A |
| Schakelvermogen bij 400 V | 710 kW |
| Model | OT |
