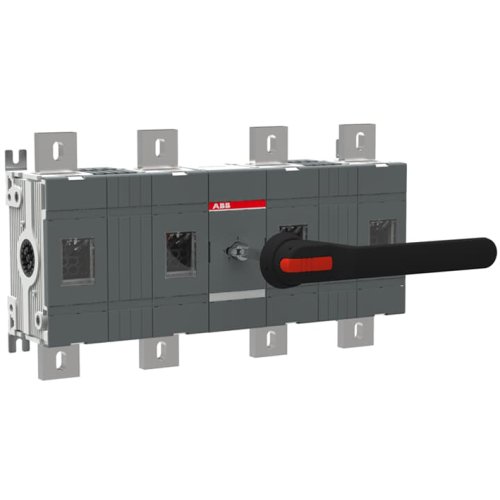

ABB Componenten OT1250E22W4P SCHAKELAAR-DISCONNECTOR
Artikelnummer: 20096174
Artikelnummer fabrikant: 1SCA109221R1001
EAN Code: 6417019422879
ABB Componenten, OT, OT1250E22W4P, OT1250E22W4P SCHAKELAAR-DISCONNECTOR, 594,5, 145,5, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
De OT1250E22W4P werkschakelaar uit de OT-serie is ontwikkeld voor het veilig schakelen en scheiden van vermogenskringen in paneelbouw, machine‑ en verdeelinrichtingen. Dankzij 4-polige uitvoering bedient hij drie fasen plus nul, met betrouwbare scheiding bij onderhoud of noodstop.De frontbediening met zwarte IP65‑hendel en meegeleverde as biedt robuuste, stof- en spatwaterdichte bediening aan de voorkant van het paneel. Bodemmontage versnelt de integratie in kasten, terwijl de ruime faseafstand extra veiligheidsmarges en isolatiezekerheid toevoegt. De meegeleverde klem‑boutenset zorgt voor snelle, solide bekabeling en minder losse componenten. Resultaat: een complete, direct inzetbare oplossing die betrouwbaarheid, veiligheid en montagesnelheid combineert.
| Breedte | 594,5 |
| Aantal polen | 4 |
| Hoogte | 306 |
| Diepte | 145,5 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.250 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 710 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 1.250 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.250 A |
| Schakelvermogen bij 400 V | 710 kW |
| Model | OT |
