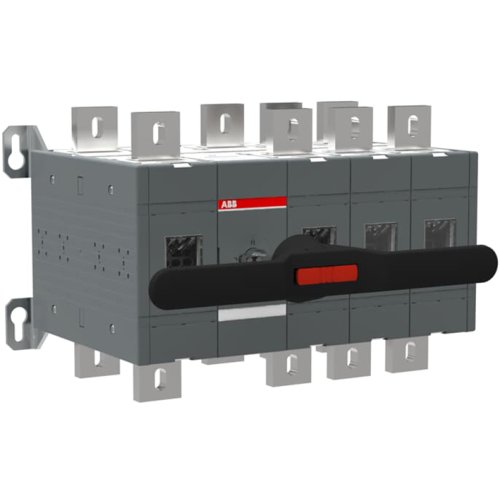

ABB Componenten OT1250E13CP OMSCHAKELAAR
Artikelnummer: 20095673
Artikelnummer fabrikant: 1SCA103313R1001
EAN Code: 6417019378268
ABB Componenten, Transfer Switch, OT1250E13CP, OT1250E13CP OMSCHAKELAAR, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT1250E13CP Werkschakelaar uit de serie Transfer Switch biedt betrouwbare, handbediende bronomschakeling voor 4‑polige systemen tot 1250 A. Ideaal voor het veilig schakelen tussen net en aggregaat, hoofd- en reservevoeding of bypass-situaties, met een duidelijke I‑0‑II positie-indicatie voor snelle controle.De schakelaar wordt compleet geleverd met een zwarte kunststof IP65 I‑0‑II pistool‑hendel, as en boutenset voor de kabelaansluiting. De hendel is in 0‑positie hangslot‑vergrendelbaar; deursluiting is actief in de I‑ en II‑positie en bij vergrendeling, wat ongewenste toegang en schakelingen voorkomt. Het handbediende ontwerp zorgt voor directe, foutzekere bediening, terwijl de 4‑polige configuratie volledige scheiding van fasen en nul ondersteunt voor maximale bedrijfszekerheid in kritieke voedingen. Type: OT1250E13CP. Serie: Transfer Switch.
| Breedte | 480 |
| Aantal polen | 4 |
| Hoogte | 306 |
| Diepte | 309 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 710 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 1.250 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.250 A |
| Schakelvermogen bij 400 V | 710 kW |
| Model | Transfer Switch |
