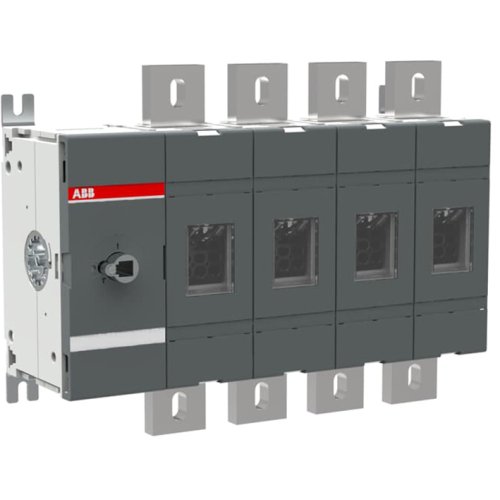

ABB Componenten OT1250E04 SCHAKELAAR-DISCONNECTOR
Artikelnummer: 20095417
Artikelnummer fabrikant: 1SCA022860R5690
EAN Code: 6417019309279
ABB Componenten, OT, OT1250E04, OT1250E04 SCHAKELAAR-DISCONNECTOR, 414,5, 145,5, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
De OT1250E04 Werkschakelaar uit de OT‑serie zorgt voor betrouwbare scheiding van stroomkringen in verdeelinrichtingen en machinebesturing. Ideaal als hoofd- of onderhoudsschakelaar om circuits veilig te isoleren tijdens service. Dankzij frontbediening blijft de bediening toegankelijk, terwijl bodemmontage een efficiënte inbouw in kasten mogelijk maakt.Het 4-polige ontwerp ondersteunt gebalanceerde schakeling van alle fasen. Hendel en as zijn niet inbegrepen, zodat de bedieningsconfiguratie flexibel kan worden afgestemd op de toepassing. Een terminal boutenset is inbegrepen voor snelle, zekere aansluiting en minder montagetijd. De constructie is ontworpen voor robuuste bedrijfszekerheid en naadloze integratie binnen de OT‑serie, met keuze uit passende hendels en assen om de bediening te optimaliseren.
| Breedte | 414,5 |
| Aantal polen | 4 |
| Hoogte | 306 |
| Diepte | 145,5 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.250 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 710 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 1.250 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.250 A |
| Schakelvermogen bij 400 V | 710 kW |
| Model | OT |
