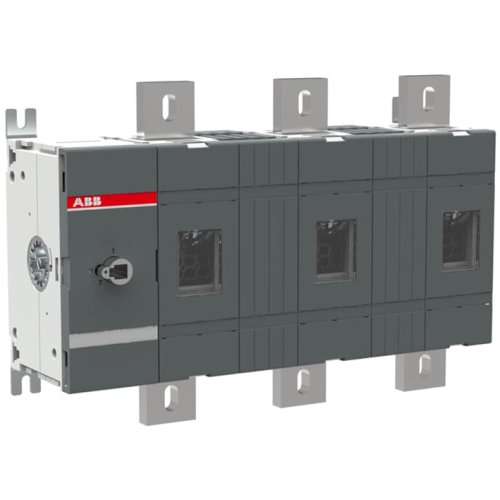

ABB Componenten OT1250E03W4 SCHAKELAAR-DISCONNECTOR
Artikelnummer: 20095444
Artikelnummer fabrikant: 1SCA022866R1760
EAN Code: 6417019338590
ABB Componenten, OT, OT1250E03W4, OT1250E03W4 SCHAKELAAR-DISCONNECTOR, 454,5, 145,5, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
De OT1250E03W4 is een krachtige werkschakelaar voor het veilig schakelen en scheiden van driefasige vermogenskringen in paneel- en machinebouw. Als onderdeel van de OT-serie biedt hij betrouwbare bedrijfszekerheid bij onderhoud, omschakelingen en noodstoptoepassingen, met frontbediening voor directe controle aan de voorkant van het paneel.Deze 3-polige uitvoering is geschikt voor bodemmontage en wordt geleverd met terminal bolt kit voor snelle, robuuste aansluiting. De brede faseafstand vergroot de elektrische veiligheidsmarges en vereenvoudigt bekabeling en koeling. Hendel en as zijn niet inbegrepen, waardoor de bediening flexibel kan worden afgestemd op de toepassing. Een bewezen, ruimte-efficiënte oplossing die installatie en service eenvoudiger en consistenter maakt.
| Breedte | 454,5 |
| Aantal polen | 3 |
| Hoogte | 306 |
| Diepte | 145,5 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.250 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 710 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 1.250 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.250 A |
| Schakelvermogen bij 400 V | 710 kW |
| Model | OT |
