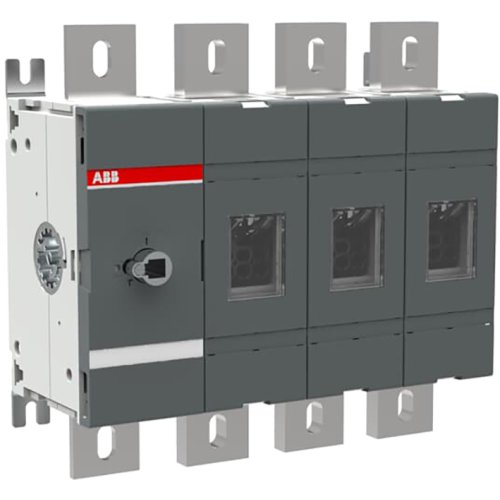

ABB Componenten OT1250E03N3 SCHAKELAAR-DISCONNECTOR
Artikelnummer: 20095441
Artikelnummer fabrikant: 1SCA022865R9600
EAN Code: 6417019335230
ABB Componenten, OT, OT1250E03N3, OT1250E03N3 SCHAKELAAR-DISCONNECTOR, 334,5, 145,5, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
OT1250E03N3 Werkschakelaar uit de OT-serie is bedoeld voor het veilig schakelen en scheiden van vierpolige stroomkringen in besturings- en verdeelinrichtingen. Dankzij frontbediening is de status direct zichtbaar en is bediening vanaf het paneelfront intuïtief. De 4-polige uitvoering biedt volledige onderbreking over alle geleiders, geschikt voor uiteenlopende toepassingen in machine- en energieverdeling.Belangrijke pluspunten: bodemmontage voor snelle, stabiele inbouw en een meegeleverde aansluitboutenkit die de bekabeling versnelt. Hendel en as zijn niet inbegrepen, zodat een passende keuze gemaakt kan worden op basis van deurhoogte en paneeldiepte. Dit modulaire concept maakt configuratie flexibel, terwijl de robuuste constructie en consistente schakelprestaties zorgen voor betrouwbaarheid in dagelijks gebruik en onderhoud.
| Breedte | 334,5 |
| Aantal polen | 3 |
| Hoogte | 306 |
| Diepte | 145,5 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.250 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 710 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 1.250 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.250 A |
| Schakelvermogen bij 400 V | 710 kW |
| Model | OT |
