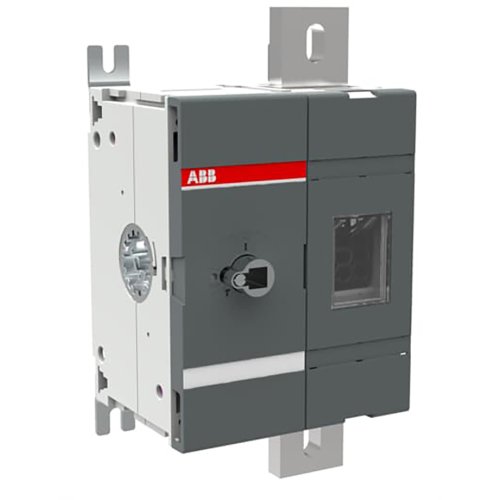

ABB Componenten OT1250E01 SCHAKELAAR-DISCONNECTOR
Artikelnummer: 20096852
Artikelnummer fabrikant: 1SCA123136R1001
EAN Code: 6417019539898
ABB Componenten, OT, OT1250E01, OT1250E01 SCHAKELAAR-DISCONNECTOR, 174,5, 145,5, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
De werkschakelaar OT1250E01 uit de OT-serie is ontworpen voor het veilig schakelen en scheiden van elektrische circuits in panelen, machinebesturing en industriële verdelers. Het 1-polige ontwerp biedt een betrouwbare onderbreking waar enkelvoudige lijnen moeten worden losgekoppeld, met frontbediening voor directe toegang in de kast.Bodemmontage vereenvoudigt integratie in nieuwe en bestaande opstellingen. De meegeleverde boutenset voor aansluitklemmen versnelt installatie en reduceert stilstand. Hendel en as zijn niet inbegrepen, waardoor vrij gekozen kan worden uit bedieningscomponenten die perfect aansluiten op de toepassing. Dit zorgt voor maximale ontwerpflexibiliteit, een nette paneelafwerking en een consistente bediening. De OT-architectuur staat bekend om robuustheid en bedrijfszekerheid in veeleisende omgevingen.
| Breedte | 174,5 |
| Aantal polen | 1 |
| Hoogte | 306 |
| Diepte | 145,5 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.250 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 710 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 1.250 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.250 A |
| Schakelvermogen bij 400 V | 710 kW |
| Model | OT |
