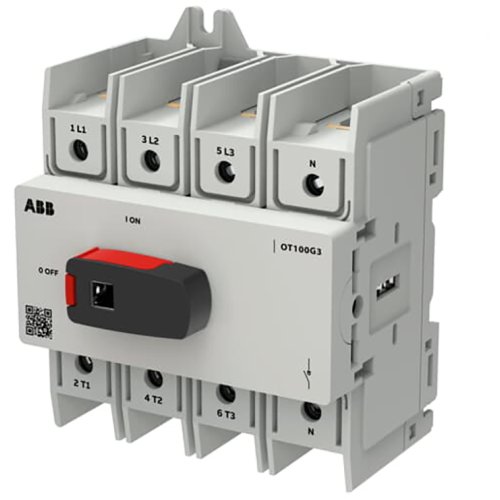

ABB Componenten OT100G3-4BSN2 LASTSCHEIDER
Artikelnummer: 20097549
Artikelnummer fabrikant: 1SCA162513R1001
EAN Code: 6417019925462
ABB Componenten, OT Plus, OT100G3-4BSN2, OT100G3-4BSN2 LASTSCHEIDER, 95,5, 74,6, IP20, Schroefaansluiting, Zwart, Compleet apparaat in behuizing ingebouwd
OT100G3-4BSN2 uit de OT Plus-serie is een 4-polige werkschakelaar voor het veilig schakelen en scheiden van AC-belastingen in verdeelkasten en paneelbouw. Ideaal waar betrouwbare uitschakeling en duidelijke bediening gewenst is.Met frontbediening, bodemmontage en DIN-railmontage past hij naadloos in panelen met een 45 mm DIN-uitsparing. De direct gemonteerde hendel is met een hangslot af te sluiten voor vergrendelde veiligheid, terwijl een as kan worden toegevoegd voor externe bediening. Ingebouwde schroefaansluitingen zorgen voor snelle, nette bekabeling en verkorten de montagetijd. Het 4-polige ontwerp ondersteunt 3-fase + N-toepassingen en verhoogt de bedrijfszekerheid. Een compacte bouwvorm en doordachte ergonomie maken deze werkschakelaar een efficiënte keuze voor modern schakel- en verdeelwerk.
| Breedte | 95,5 |
| Aantal polen | 4 |
| Hoogte | 123 |
| Diepte | 74,6 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 800.000 - 800.000 V |
| Nom. continustroom Iu | 100 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 50 kA |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 800 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Model | OT Plus |
