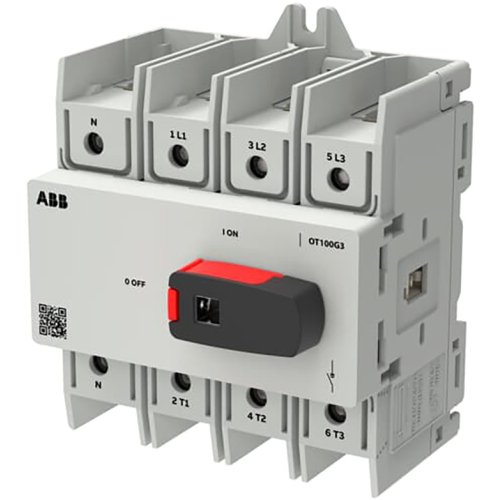

ABB Componenten OT100G3-4BSN1 LASTSCHEIDER
Artikelnummer: 20097548
Artikelnummer fabrikant: 1SCA162512R1001
EAN Code: 6417019925455
ABB Componenten, OT Plus, OT100G3-4BSN1, OT100G3-4BSN1 LASTSCHEIDER, 95,5, 74,6, IP20, Schroefaansluiting, Zwart, Compleet apparaat in behuizing ingebouwd
De OT100G3-4BSN1 uit de OT Plus serie is een compacte werkschakelaar voor het veilig schakelen en scheiden van AC-belastingen in besturings- en verdeelinrichtingen. Ideaal voor panelen met 45 mm DIN-uitsparing, met keuze voor bodemmontage en montage op DIN-rail. Dit maakt integratie in nieuwe en bestaande kasten eenvoudig en snel.Belangrijke pluspunten: 4-polige uitvoering voor complete circuitscheiding, frontbediening voor directe toegankelijkheid, en geïntegreerde schroefklemmen voor betrouwbare, nette bekabeling. De direct gemonteerde knop-hendel is vergrendelbaar met een hangslot voor extra veiligheid en werkvrij schakelen. Voor maximale flexibiliteit kan een as worden geplaatst voor externe bediening. Het resultaat: snelle installatie, robuuste prestaties en duidelijke veiligheid in één praktische oplossing.
| Breedte | 95,5 |
| Aantal polen | 4 |
| Hoogte | 123 |
| Diepte | 74,6 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 800.000 - 800.000 V |
| Nom. continustroom Iu | 100 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 50 kA |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 800 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Model | OT Plus |
