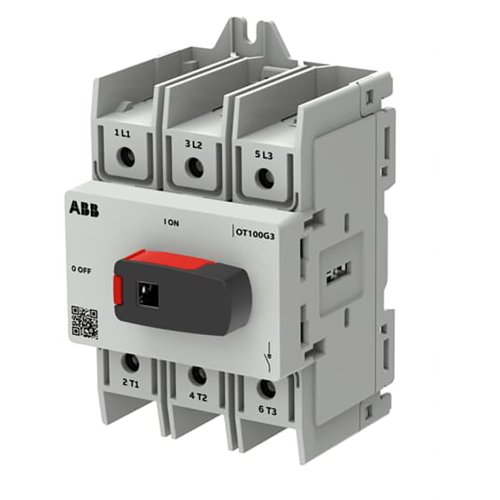

ABB Componenten OT100G3-3BS LASTSCHEIDER
Artikelnummer: 20097545
Artikelnummer fabrikant: 1SCA162507R1001
EAN Code: 6417019925400
ABB Componenten, OT Plus, OT100G3-3BS, OT100G3-3BS LASTSCHEIDER, 74,6, IP20, Schroefaansluiting, Zwart, Compleet apparaat in behuizing ingebouwd
OT100G3-3BS uit de OT Plus serie is een 3‑polige Werkschakelaar voor het veilig scheiden en onderbreken van voedingscircuits in schakelkasten en machineomgevingen. Frontbediend, geschikt voor panelen met 45 mm DIN‑uitsparing, en voorbereid voor DIN‑rail en Bodemmontage, past hij naadloos in standaard paneelopbouwen.Ingebouwde schroefklemmen versnellen bekabeling en beperken de foutkans. De direct gemonteerde knop‑Hendel is met hangslot te vergrendelen voor betrouwbare uitschakelborging. Voor flexibele integratie kan een As worden geplaatst voor externe bediening. De compacte bouw bespaart paneelruimte, terwijl de robuuste constructie zorgt voor langdurige betrouwbaarheid en een duidelijke stand‑indicatie. Ideaal wanneer bedrijfszekere scheiding, snelle montage en veilige bediening vereist zijn.
| Breedte | 70 |
| Aantal polen | 3 |
| Hoogte | 123 |
| Diepte | 74,6 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 800.000 - 800.000 V |
| Nom. continustroom Iu | 100 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 50 kA |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 800 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Model | OT Plus |
