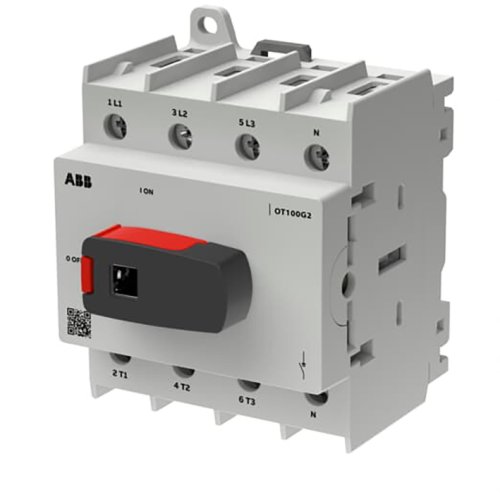

ABB Componenten OT100G2-4BSN2 LASTSCHEIDER
Artikelnummer: 20097578
Artikelnummer fabrikant: 1SCA162557R1001
EAN Code: 6417019925929
ABB Componenten, OT Plus, OT100G2-4BSN2, OT100G2-4BSN2 LASTSCHEIDER, 91,5, IP20, Schroefaansluiting, Zwart, Compleet apparaat in behuizing ingebouwd
De OT100G2-4BSN2 uit de OT Plus-serie is een compacte werkschakelaar voor het veilig scheiden en schakelen van stroomkringen in besturings- en verdeelinrichtingen. Ideaal voor panelen met 45 mm DIN-uitsparing, met snelle montage op DIN-rail of bodemmontage.Deze 4-polige uitvoering heeft ingebouwde schroefklemmen voor nette bekabeling en een direct-gemonteerde hendel die met een hangslot kan worden vergrendeld voor extra veiligheid. Voor maximale flexibiliteit kan een as worden geplaatst voor externe bediening. Het duidelijke frontbedieningsmechanisme zorgt voor zichtbare status en betrouwbare uitschakeling, terwijl de geïntegreerde bouwvorm tijd bespaart en de foutkans verkleint. Zo combineert de OT100G2-4BSN2 robuuste prestaties met gebruiksgemak en een veilige, conforme inbouw in moderne schakel- en paneeltoepassingen.
| Breedte | 70 |
| Aantal polen | 4 |
| Hoogte | 91,5 |
| Diepte | 73 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 800.000 - 800.000 V |
| Nom. continustroom Iu | 100 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 50 kA |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Max. nom. bedrijfsspanning Ue bij AC | 800 V |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 100 A |
| Toegelaten korte-duur stroom Icw | 1,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 80 A |
| Schakelvermogen bij 400 V | 45 kW |
| Model | OT Plus |
