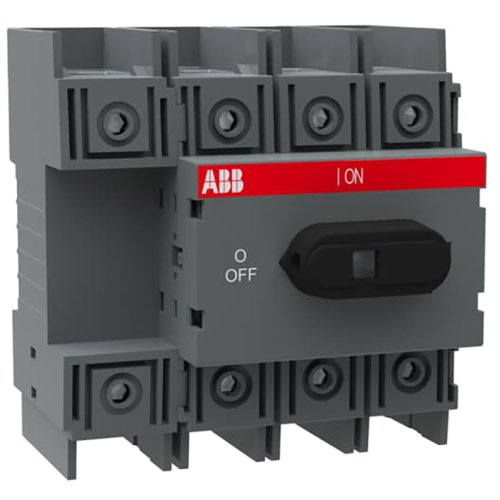

ABB Componenten OT100F4N1 SCHAKELAAR-DISCONNECTOR
Artikelnummer: 20095776
Artikelnummer fabrikant: 1SCA105020R1001
EAN Code: 6417019391519
ABB Componenten, OT, OT100F4N1, OT100F4N1 SCHAKELAAR-DISCONNECTOR, 96,5, IP20, Schroefaansluiting, Compleet apparaat in behuizing ingebouwd
Werkschakelaar OT100F4N1 uit de OT-serie is ontworpen voor het veilig onderbreken en scheiden van voedingskringen in besturings- en verdeelinrichtingen. De 4-polige uitvoering maakt het geschikt voor drie fasen plus nul, met frontbediening voor directe en duidelijke schakeling tijdens service- en onderhoudswerkzaamheden.De compacte behuizing biedt bodemmontage én DIN-railmontage voor maximale inbouwflexibiliteit. Voorzijde-beschermde klemmen verhogen de veiligheid en beperken aanrakingsgevaar. De uitvoering zonder zekeringfunctie minimaliseert warmteverlies en vereenvoudigt selectiviteit met externe beveiliging. Hendel en as zijn niet inbegrepen, zodat de bedieningsset vrij gekozen kan worden voor de gewenste paneeldiepte en -situatie. Betrouwbare scheiding, snelle montage en een robuuste 4-polige opbouw maken dit een veelzijdige keuze voor schakelkasten.
| Breedte | 100 |
| Aantal polen | 4 |
| Hoogte | 96,5 |
| Diepte | 74 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 115 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 37 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 100 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 80 A |
| Schakelvermogen bij 400 V | 37 kW |
| Model | OT |
