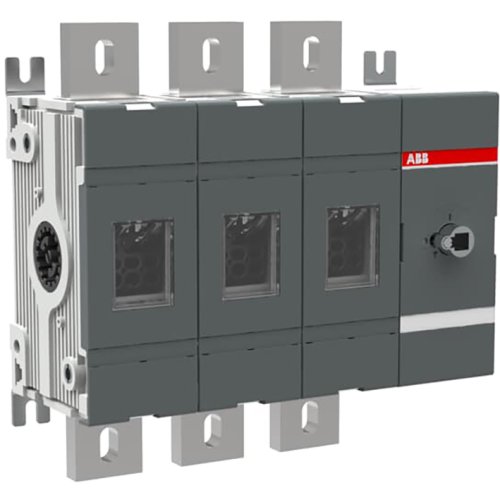

ABB Componenten OT1000E30 SCHAKELAAR-DISCONNECTOR
Artikelnummer: 20096214
Artikelnummer fabrikant: 1SCA110233R1001
EAN Code: 6417019433097
ABB Componenten, OT, OT1000E30, OT1000E30 SCHAKELAAR-DISCONNECTOR, 334,5, 145,5, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
OT1000E30 Werkschakelaar uit de OT-serie is ontworpen voor het veilig schakelen en isoleren van driefasige vermogenskringen. Deze 3-polige lastscheider wordt frontaal bediend en is geschikt voor bodemmontage, waardoor hij naadloos integreert in besturings- en verdeelinrichtingen als hoofd- of onderhoudsschakelaar.De frontbediening biedt directe, snelle bediening aan de voorzijde van het paneel. Dankzij bodemmontage is de inbouw eenvoudig en stabiel. De meegeleverde klemmenbouten zorgen voor een directe, solide bekabeling. Hendel en as zijn bewust niet inbegrepen, zodat de juiste bedieningsconfiguratie per toepassing gekozen kan worden. Het robuuste ontwerp levert betrouwbare scheiding en duidelijke, veilige onderbreking van circuits, wat stilstand minimaliseert en onderhoud vereenvoudigt in veeleisende industriële omgevingen.
| Breedte | 334,5 |
| Aantal polen | 3 |
| Hoogte | 306 |
| Diepte | 145,5 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.000 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 560 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 1.000 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.000 A |
| Schakelvermogen bij 400 V | 560 kW |
| Model | OT |
