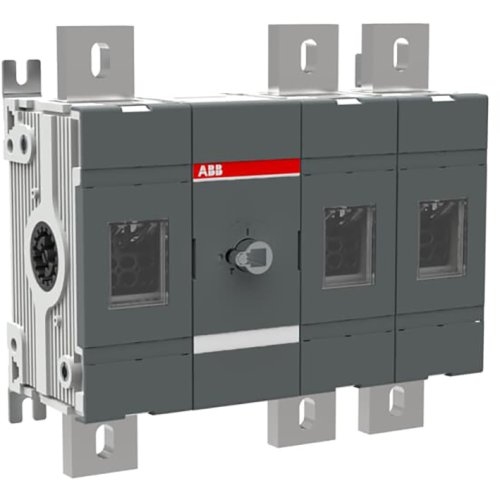

ABB Componenten OT1000E12 SCHAKELAAR-DISCONNECTOR
Artikelnummer: 20095595
Artikelnummer fabrikant: 1SCA101547R1001
EAN Code: 6417019364285
ABB Componenten, OT, OT1000E12, OT1000E12 SCHAKELAAR-DISCONNECTOR, 334,5, 145,5, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
OT1000E12 werkschakelaar uit de OT-serie voor het veilig onderbreken en isoleren van voedingslijnen in verdelers, machine- en paneelbouw. Ideaal wanneer betrouwbaarheid en duidelijke scheiding vereist zijn tijdens onderhoud of omschakelingen.Deze 3-polige, frontbediende uitvoering met bodemmontage biedt flexibele paneelopbouw: de hendel en as zijn niet inbegrepen, zodat een passende bedieningsoplossing gekozen kan worden. De meegeleverde terminal-boutenset versnelt montage en zorgt voor stevige, trillingsbestendige aansluitingen. Compacte bouw en doordachte terminaltoegang dragen bij aan een nette, servicevriendelijke installatie. Onderdeel van de bewezen OT-serie, ontworpen voor robuuste prestaties en consistent schakelen in veeleisende omgevingen. Kies OT1000E12 wanneer een betrouwbare, modulair te configureren werkschakelaar met snelle installatie gewenst is.
| Breedte | 334,5 |
| Aantal polen | 3 |
| Hoogte | 306 |
| Diepte | 145,5 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.000 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 560 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 1.000 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.000 A |
| Schakelvermogen bij 400 V | 560 kW |
| Model | OT |
