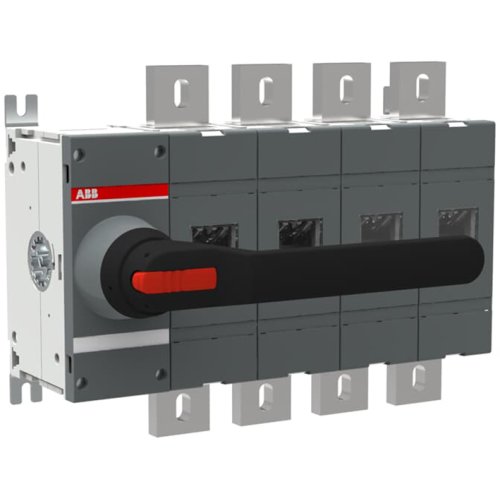

ABB Componenten OT1000E04K SCHAKELAAR-DISCONNECTOR
Artikelnummer: 20096063
Artikelnummer fabrikant: 1SCA108355R1001
EAN Code: 6417019416717
ABB Componenten, OT, OT1000E04K, OT1000E04K SCHAKELAAR-DISCONNECTOR, 414,5, 145,5, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
De OT1000E04K werkschakelaar is ontworpen voor het veilig schakelen en scheiden van voedingslijnen in verdeelinrichtingen, machinebesturingen en servicelijnen. Hij biedt betrouwbare lastscheiding om installaties veilig spanningsloos te maken tijdens onderhoud en omschakelingen, met een 4-polige configuratie voor volledige fase-onderbreking.Belangrijke pluspunten: zijdelingse bediening voor flexibele paneelopbouw, bodemmontage voor snelle en stabiele installatie en een zwarte, direct gemonteerde hendel voor directe, intuïtieve bediening. De meegeleverde terminal bolt kit versnelt de bekabeling en vermindert montagetijd. De robuuste bouw van de OT-serie staat voor duurzame prestaties in veeleisende omgevingen, terwijl de duidelijke bedieningspositie bijdraagt aan veiligheid en foutpreventie. Compacte inbouwmaten helpen om ruimte in de kast te besparen zonder concessies aan prestaties.
| Breedte | 414,5 |
| Aantal polen | 4 |
| Hoogte | 306 |
| Diepte | 145,5 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.000 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 560 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 1.000 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.000 A |
| Schakelvermogen bij 400 V | 560 kW |
| Model | OT |
