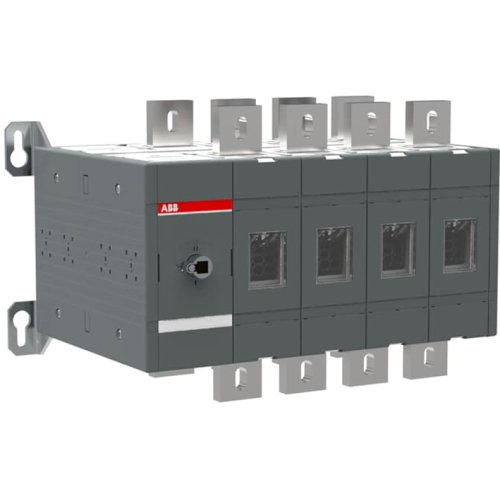

ABB Componenten OT1000E04C OMSCHAKELAAR
Artikelnummer: 20095537
Artikelnummer fabrikant: 1SCA022872R1410
EAN Code: 6417019338965
ABB Componenten, Transfer Switch, OT1000E04C, OT1000E04C OMSCHAKELAAR, IP20, Schroefaansluiting, Zwart, Inbouwapparaat insteektechniek
De OT1000E04C Werkschakelaar uit de serie Transfer Switch is een handbediende omschakelaar voor betrouwbare overschakeling tussen twee voedingsbronnen. Met 1000 A en 4 polen biedt hij veilige, gelijktijdige onderbreking op alle fasen, geschikt voor zware vermogensverdeling en toepassingen waar continuïteit en bedrijfszekerheid cruciaal zijn.De handbediende bediening geeft directe controle op kritische momenten, terwijl de 4-polige uitvoering zorgt voor volledige scheiding en minimale kans op ongewenste terugvoeding. De robuuste constructie is ontworpen voor langdurig, intensief gebruik en laat zich eenvoudig integreren in paneel- en verdelingskasten. Hendel en as worden apart besteld, zodat de configuratie nauwkeurig kan worden afgestemd op de paneldiepte en bedieningsvoorkeur.
| Breedte | 480 |
| Aantal polen | 4 |
| Hoogte | 306 |
| Diepte | 309 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 560 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 1.000 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.000 A |
| Schakelvermogen bij 400 V | 560 kW |
| Model | Transfer Switch |
