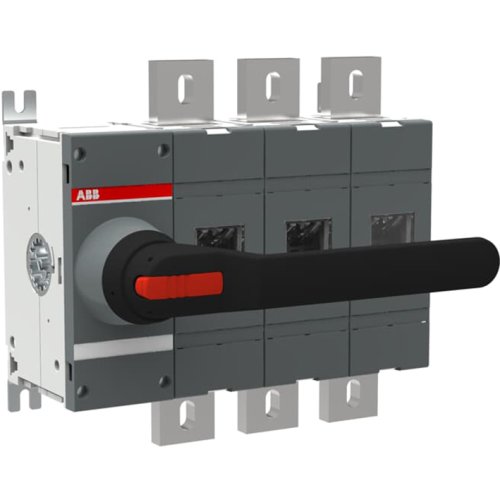

ABB Componenten OT1000E03K SCHAKELAAR-DISCONNECTOR
Artikelnummer: 20096062
Artikelnummer fabrikant: 1SCA108353R1001
EAN Code: 6417019416700
ABB Componenten, OT, OT1000E03K, OT1000E03K SCHAKELAAR-DISCONNECTOR, 334,5, 145,5, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
De OT1000E03K uit de OT‑serie is een robuuste werkschakelaar voor het veilig schakelen en lastscheiden van driefasige vermogenskringen in industriële en utilitaire omgevingen. Ideaal voor hoofdschakeling, onderhoud en noodonderbreking waar bedrijfszekerheid en duidelijke scheiding vereist zijn.Deze 3‑polige, frontbediende uitvoering met bodemmontage wordt geleverd met een zwarte direct‑mount hendel voor een korte, stijve overbrenging en duidelijke standindicatie. De meegeleverde set klem‑bouten versnelt installatie en zorgt voor een vaste, trillingsbestendige aansluiting. De compacte basisopbouw bespaart ruimte in de kast en vereenvoudigt bekabeling, terwijl de mechanische levensduur en stevige behuizing zorgen voor langdurige betrouwbaarheid, ook onder zware omstandigheden. Zo combineert OT1000E03K snelle montage, veilige bediening en consistente prestaties.
| Breedte | 334,5 |
| Aantal polen | 3 |
| Hoogte | 306 |
| Diepte | 145,5 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.000 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 560 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 1.000 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.000 A |
| Schakelvermogen bij 400 V | 560 kW |
| Model | OT |
