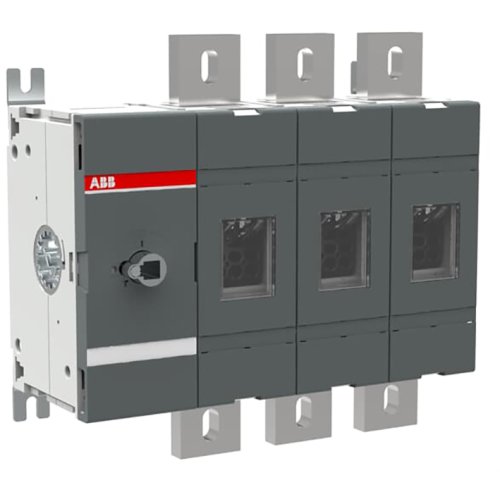

ABB Componenten OT1000E03 SCHAKELAAR-DISCONNECTOR
Artikelnummer: 20095418
Artikelnummer fabrikant: 1SCA022860R5850
EAN Code: 6417019309293
ABB Componenten, OT, OT1000E03, OT1000E03 SCHAKELAAR-DISCONNECTOR, 334,5, 145,5, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
OT1000E03 Werkschakelaar: een 3-polige lastscheider voor het veilig schakelen en isoleren van voedingscircuits in verdeelinrichtingen en machinepanelen. Frontbediening en bodemmontage maken integratie eenvoudig in zowel nieuwe als retrofittoepassingen.De basis wordt geleverd zonder Hendel en As, zodat de bediening exact kan worden afgestemd op paneeldiepte en deurontwerp—ideaal voor maatwerk. De meegeleverde klemmenbouten versnellen de montage en zorgen voor stevige, betrouwbare aansluitingen. De robuuste OT-serie staat voor hoge bedrijfszekerheid en een duidelijke scheiding in uit-stand, wat veiligheid en onderhoud ondersteunt. Een betrouwbare keuze als hoofd- of onderhoudsschakeling in AC-toepassingen waar continuïteit en veiligheid cruciaal zijn.
| Breedte | 334,5 |
| Aantal polen | 3 |
| Hoogte | 306 |
| Diepte | 145,5 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.000 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 560 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 1.000 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.000 A |
| Schakelvermogen bij 400 V | 560 kW |
| Model | OT |
