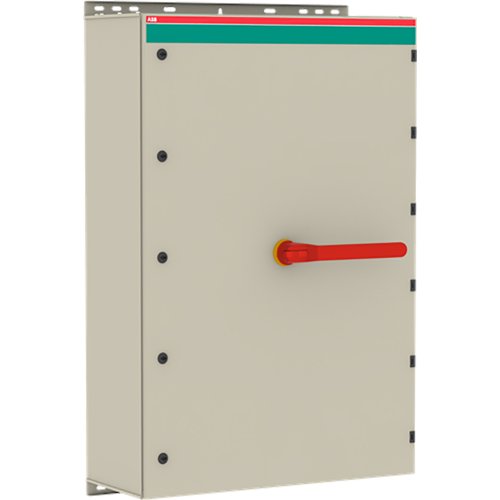

ABB Componenten OT1000BTRR3AZ EMC safety switch, 3-p. 415V AC23 1000A, 560kW
Artikelnummer: 20095651
Artikelnummer fabrikant: 1SCA102749R1001
EAN Code: 6417019374062
ABB Componenten, Enclosed Switches, OT1000BTRR3AZ, OT1000BTRR3AZ EMC safety switch, 3-p. 415V AC23 1000A, 560kW, IP65, Lange draaigreep, Rood, Compleet apparaat in behuizing ingebouwd
De OT1000BTRR3AZ werkschakelaar uit de Enclosed Switches-serie is ontwikkeld voor veilig, handbediend schakelen en isoleren van 3-fase installaties tot 1000 A (AC-23, 415 V/560 kW). Ideaal als veiligheidsschakelaar en hoofdschakelaar in zware industriële toepassingen, ook buiten.De gegalvaniseerde stalen behuizing met polyestercoating is IP65 en UV-bestendig. Een ingebouwde gasdrukontlasting beschermt de gebruiker bij een interne boog; de deur is via de scharnieren geaard. De rood/gele pistool-hendel is vergrendelbaar met drie hangsloten, terwijl de kapvergrendeling voor thermografie kan worden omzeild. Voorbereid op enkelvoudige en parallelle bekabeling met blinde, ringflens- of C-flens (FL21) invoeren en diverse top-/bottom-configuraties. Geplaatst hulpcontact 2NO/1NC biedt directe signaleringsmogelijkheden.
| Breedte | 800 |
| Aantal polen | 3 |
| Hoogte | 1.200 |
| Diepte | 330 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 1.000 A |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 560 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.000 A |
| Schakelvermogen bij 400 V | 560 kW |
| Model | Enclosed Switches |
