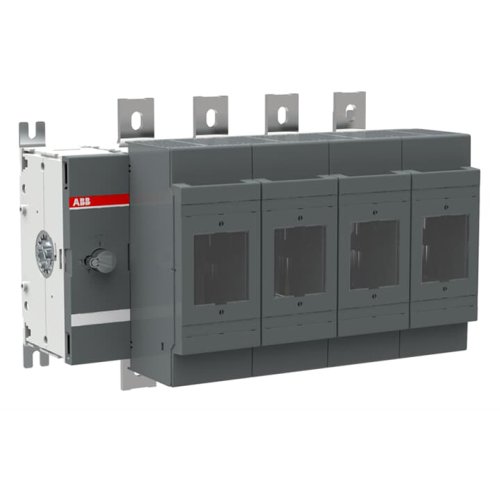

ABB Componenten OS800D04N2 SCHAKELAARZEKERING
Artikelnummer: 20095210
Artikelnummer fabrikant: 1SCA022825R5690
EAN Code: 6417019283722
ABB Componenten, OS, OS800D04N2, OS800D04N2 SCHAKELAARZEKERING, IP20, NH3, Boutklem, Lange draaigreep, Links
De OS800 Zekeringlastscheider, type OS800D04N2 uit de OS-serie, is ontworpen voor het veilig schakelen en scheiden van stroomkringen in verdeel- en aandrijfsystemen. Dankzij 4-polige uitvoering biedt hij betrouwbare onderbreking in toepassingen waar volledige netscheiding vereist is, bijvoorbeeld bij hoofd- en aftakkingen conform DIN-uitvoering.Deze frontbediende zekeringlastscheider levert snelle, duidelijke schakeling en verhoogt bedrijfszekerheid door de geschakelde uitvoering met massieve brug (solid link). De bediening gebeurt vanaf de voorzijde; hendel en as zijn niet inbegrepen, zodat de bedieningsconfiguratie flexibel kan worden afgestemd op de opstelling. Links gemonteerde 04-configuratie maakt efficiënte paneelindeling mogelijk. Robuust uitgevoerd voor consistente prestaties en een vlotte integratie binnen OS-oplossingen.
| Aantal polen | 4 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Nom. continustroom Iu | 720 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 80 kA |
| Kabelinvoer | Overig |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Frontmontage | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 710 kW |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Toegelaten korte-duur stroom Icw | 18 kA |
| Vloermontage | Ja |
| Met zekeringsbewaking | Nee |
| Geschikt voor zekeringen | NH3 |
| Geschikt voor stroomrailopbouw | Ja |
| Positie bedieningselement | Links |
| Uitgerust met connectoren | Ja |
| Model | OS |
