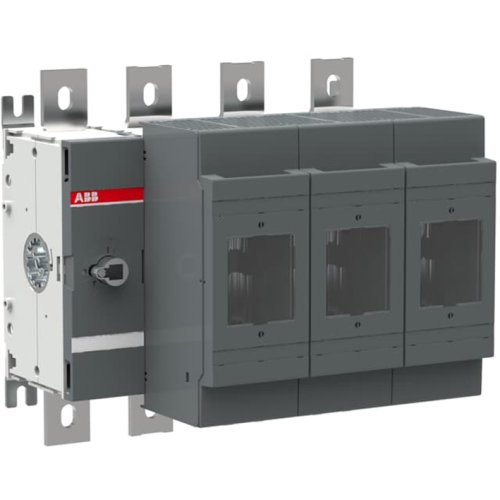

ABB Componenten OS800D03N3 SCHAKELAARZEKERING
Artikelnummer: 20095999
Artikelnummer fabrikant: 1SCA107693R1001
EAN Code: 6417019409870
ABB Componenten, OS, OS800D03N3, OS800D03N3 SCHAKELAARZEKERING, IP20, NH3, Boutklem, Lange draaigreep, Links
De OS800D03N3 is een 4-polige zekeringlastscheider uit de OS-serie voor veilig schakelen en beveiligen van vermogenscircuits. Met frontbediening en DIN-compatibele montage is hij ontworpen voor betrouwbare uitschakeling en duidelijk scheiden van de stroomkring in paneel- en machine-omgevingen.Belangrijke voordelen: de afneembare nulverbinding is geïntegreerd in het mechanisme voor snelle configuratie en service, terwijl de 4-polige uitvoering inclusief nul extra veiligheid en flexibiliteit biedt. De bediening aan de linkerzijde (positie 03) ondersteunt ergonomische paneelindelingen. Hendel en as zijn niet inbegrepen, zodat de juiste hendel en as-lengte op toepassing en deurkoppeling kunnen worden afgestemd. Robuuste bouw uit de OS800-klasse zorgt voor hoge bedrijfszekerheid en consistent schakelen onder zware omstandigheden.
| Aantal polen | 3 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Nom. continustroom Iu | 720 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 80 kA |
| Kabelinvoer | Overig |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 710 kW |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Toegelaten korte-duur stroom Icw | 18 kA |
| Geschikt voor zekeringen | NH3 |
| Geschikt voor stroomrailopbouw | Ja |
| Positie bedieningselement | Links |
| Uitgerust met connectoren | Ja |
| Model | OS |
