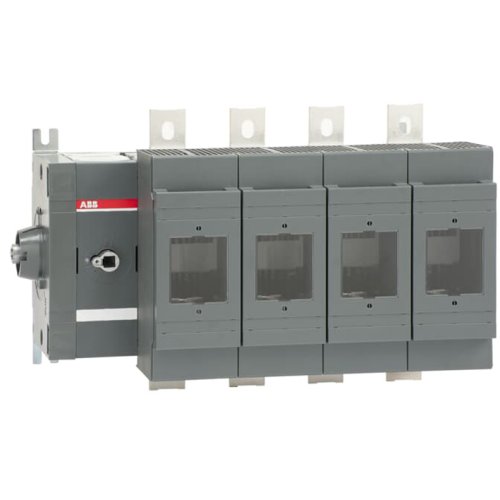

ABB Componenten OS630DS04F SCHAKELAARZEKERING
Artikelnummer: 20096041
Artikelnummer fabrikant: 1SCA108131R1001
EAN Code: 6417019415178
ABB Componenten, OS, OS630DS04F, OS630DS04F SCHAKELAARZEKERING, IP20, NH3, Boutklem, Lange draaigreep, Links
De zekeringlastscheider OS630DS04F uit de OS-serie is ontworpen voor het veilig schakelen en beveiligen van stroomkringen met zekeringen in krachtverdelings- en paneeltoepassingen. Dankzij de vierpolige uitvoering biedt hij volledige onderbreking en betrouwbare isolatie van alle geleiders, met zijdelingse bediening voor intuïtieve besturing aan de linkerzijde.Deze handbediende oplossing is DIN-compatibel voor snelle integratie in standaard panelen en railopbouw. Het ontwerp met “switched – fusible pole” combineert onder belasting schakelen met zekeringbeveiliging voor hogere beschikbaarheid en selectiviteit. Hendel en as zijn niet inbegrepen, zodat de bediening flexibel kan worden afgestemd op de toepassing. Het robuuste, servicevriendelijke concept verkort stilstand, terwijl de duidelijke scheiding het werk aan installaties veiliger en voorspelbaarder maakt.
| Aantal polen | 4 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Nom. continustroom Iu | 570 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 80 kA |
| Kabelinvoer | Overig |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 630 kW |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Toegelaten korte-duur stroom Icw | 18 kA |
| Geschikt voor zekeringen | NH3 |
| Geschikt voor stroomrailopbouw | Ja |
| Positie bedieningselement | Links |
| Uitgerust met connectoren | Ja |
| Model | OS |
