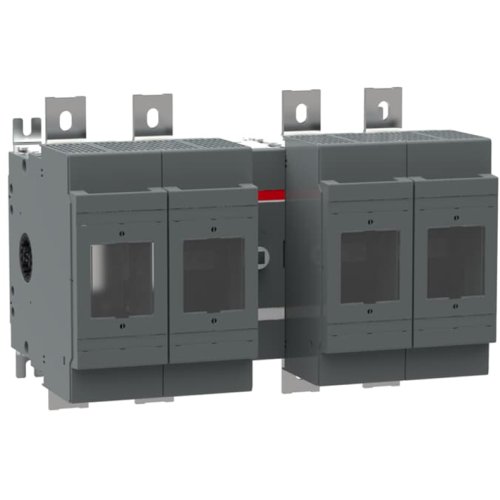

ABB Componenten OS630B22N2 SCHAKELAARZEKERING
Artikelnummer: 20095218
Artikelnummer fabrikant: 1SCA022825R6580
EAN Code: 6417019283814
ABB Componenten, OS, OS630B22N2, OS630B22N2 SCHAKELAARZEKERING, IP20, Vorm C1-C3, Boutklem, Lange draaigreep, Voorzijde
De OS630B22N2 is een 4-polige zekeringlastscheider uit de OS-serie voor het veilig schakelen en beveiligen van krachtverdelings- en machinecircuits. Dankzij frontbediening is schakelen eenvoudig vanaf het paneelfront, terwijl de British Standard-constructie naadloos aansluit op bestaande normen en panelen. Ideaal wanneer betrouwbare scheiding en zekeringbeveiliging in één compacte oplossing nodig zijn.Belangrijke pluspunten: C1–C2 configuratie voor flexibele aansluitmogelijkheden, geschakeld met vaste link voor consistente geleiding waar vereist, en een modulaire opzet waarbij hendel en as niet zijn inbegrepen—zo kan de gewenste deurkoppeling gericht worden gekozen. De robuuste 4-polige uitvoering verhoogt de bedrijfszekerheid in meerfasige toepassingen en helpt stilstand te beperken. Kortom, een betrouwbare, frontbediende zekeringlastscheider die prestaties en flexibiliteit combineert binnen de OS630-klasse.
| Aantal polen | 4 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Nom. continustroom Iu | 570 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 80 kA |
| Kabelinvoer | Overig |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 630 kW |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Toegelaten korte-duur stroom Icw | 18 kA |
| Geschikt voor zekeringen | Vorm C1-C3 |
| Geschikt voor stroomrailopbouw | Ja |
| Positie bedieningselement | Voorzijde |
| Uitgerust met connectoren | Ja |
| Model | OS |
