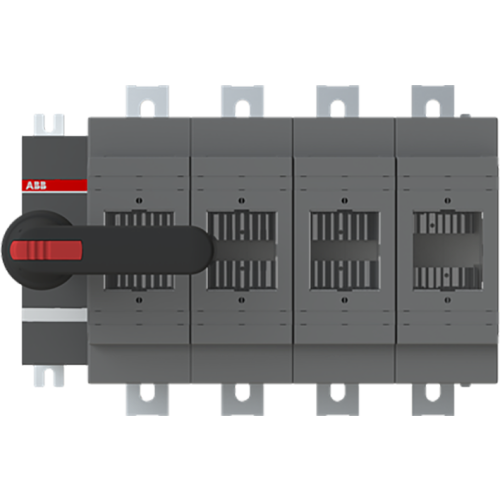

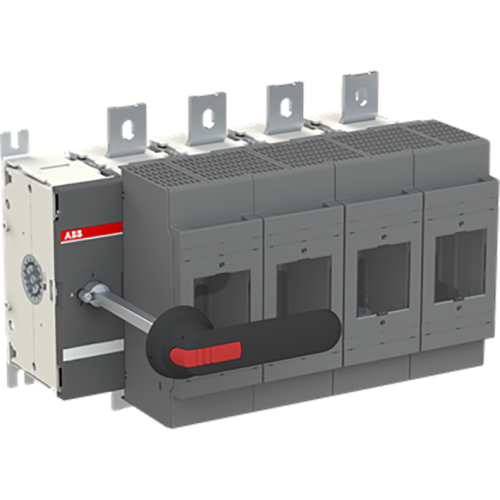

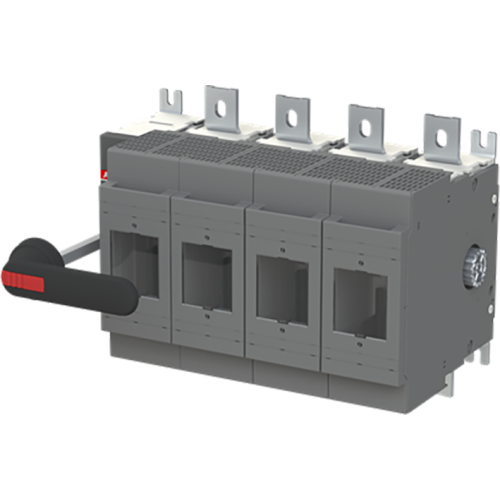

ABB Componenten OS630B04N2P SCHAKELAARZEKERING
Artikelnummer: 20095215
Artikelnummer fabrikant: 1SCA022825R6230
EAN Code: 6417019283784
ABB Componenten, OS, OS630B04N2P, OS630B04N2P SCHAKELAARZEKERING, IP20, Vorm C1-C3, Boutklem, Lange draaigreep, Links
De OS630B04N2P zekeringlastscheider is ontwikkeld voor het veilig schakelen en beveiligen van zware vermogenscircuits in verdeelinrichtingen en paneeltoepassingen. De vierpolige, frontbediende uitvoering biedt betrouwbare scheiding en zekeringbeveiliging volgens British Standard, geschikt voor C1–C2 zekeringen.Met hendel en as inbegrepen is snelle, foutloze montage mogelijk. De linksgeplaatste bediening (04) zorgt voor ergonomie in kasten met beperkte ruimte, terwijl de “switched – with solid link” configuratie een robuuste, continue geleidingsbrug combineert met veilige uitschakeling. Dit resulteert in hoge bedrijfszekerheid, duidelijke standindicatie en consistent bedieningsgevoel. Als onderdeel van de OS-serie sluit de OS630B04N2P naadloos aan op bestaande systemen en vereenvoudigt hij onderhoud door gestandaardiseerde componenten en een doordacht, frontbediend ontwerp.
| Aantal polen | 4 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Nom. continustroom Iu | 570 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 80 kA |
| Kabelinvoer | Overig |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 630 kW |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Toegelaten korte-duur stroom Icw | 18 kA |
| Geschikt voor zekeringen | Vorm C1-C3 |
| Geschikt voor stroomrailopbouw | Ja |
| Positie bedieningselement | Links |
| Uitgerust met connectoren | Ja |
| Model | OS |
