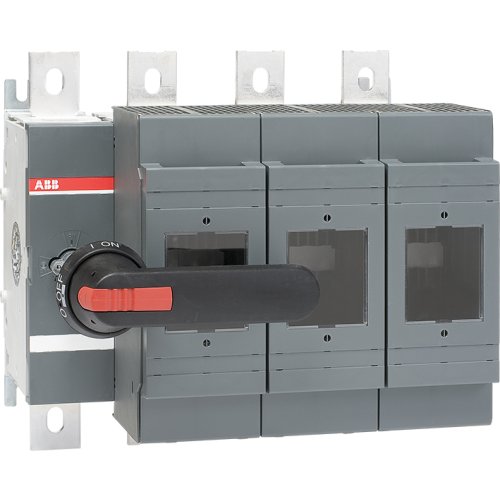

ABB Componenten OS630B03N3P SCHAKELAARZEKERING
Artikelnummer: 20095583
Artikelnummer fabrikant: 1SCA100860R1001
EAN Code: 6417019358024
ABB Componenten, OS, OS630B03N3P, OS630B03N3P SCHAKELAARZEKERING, IP20, Vorm C1-C3, Boutklem, Lange draaigreep, Links
De OS630B03N3P zekeringlastscheider uit de OS-serie is ontworpen voor het veilig schakelen en zekeren van voedings- en distributiecircuit in industriële panelen. Met frontbediening en 4-polige uitvoering voldoet hij aan British Standard-eisen en levert hij betrouwbare onderbreking en bescherming in één compacte oplossing.Belangrijke pluspunten: de hendel en as zijn inbegrepen voor een directe, nette paneelintegratie, met links gemonteerde bediening (positie 03) voor ergonomische opstelling. De afneembare nulbrug is in het mechanisme geïntegreerd, wat bedrading vereenvoudigt, onderhoud versnelt en stilstand beperkt. Conform C1–C2 biedt het toestel consistente, veilige bediening. Het resultaat is een robuuste, gebruiksvriendelijke zekeringlastscheider die tijd bespaart bij montage en service, terwijl hij de continuïteit en veiligheid van de installatie verhoogt.
| Aantal polen | 3 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Nom. continustroom Iu | 570 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 80 kA |
| Kabelinvoer | Overig |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 630 kW |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Toegelaten korte-duur stroom Icw | 18 kA |
| Geschikt voor zekeringen | Vorm C1-C3 |
| Geschikt voor stroomrailopbouw | Ja |
| Positie bedieningselement | Links |
| Uitgerust met connectoren | Ja |
| Model | OS |
