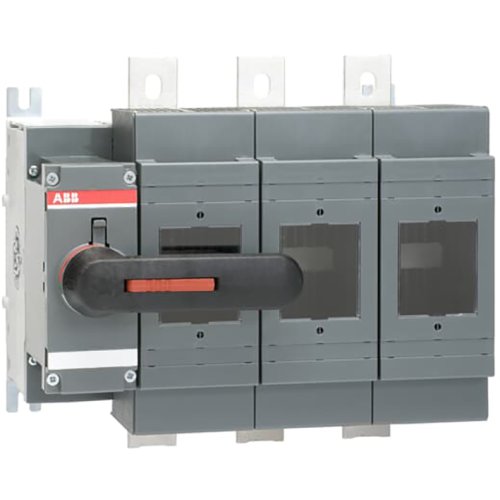

ABB Componenten OS630B03K SCHAKELAARZEKERING
Artikelnummer: 20096126
Artikelnummer fabrikant: 1SCA108708R1001
EAN Code: 6417019419404
ABB Componenten, OS, OS630B03K, OS630B03K SCHAKELAARZEKERING, IP20, Vorm C1-C3, Boutklem, Lange draaigreep, Links
OS630B03K is een 3-polige zekeringlastscheider uit de OS-serie voor het schakelen en beveiligen van vermogensstromen in distributie- en machinepanelen. De frontbediende uitvoering met links geplaatste bediening (03) biedt duidelijke, veilige scheiding van circuits volgens Britse norm, geschikt voor toepassingen waar bedrijfszekerheid en compacte inbouw tellen.De direct gemonteerde hendel zorgt voor een korte, stijve overbrenging en een robuust bedieningsgevoel. De zekeringhouder combineert lastscheiding met snelle foutafschakeling, wat stilstand beperkt en installatieruimte bespaart ten opzichte van losse componenten. Dankzij de OS630-platformopbouw is integratie in bestaande bordsystemen eenvoudig, terwijl de C1–C2 configuratie en frontbediening consistentie in paneellay-out ondersteunen. Zo ontstaat een betrouwbare, onderhoudsvriendelijke oplossing voor 3-fase schakelen en beveiliging.
| Aantal polen | 3 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Nom. continustroom Iu | 570 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 80 kA |
| Kabelinvoer | Overig |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 630 kW |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Toegelaten korte-duur stroom Icw | 18 kA |
| Geschikt voor zekeringen | Vorm C1-C3 |
| Geschikt voor stroomrailopbouw | Ja |
| Positie bedieningselement | Links |
| Uitgerust met connectoren | Ja |
| Model | OS |
